LEDライトパネル製品仕様



  • 弊社のLEDライトパネルは板面の輝度均一度80%以上の導光板を使用しております
  • 導光板の種類は、LEDチップの挿入箇所により、1方向(片方向型)・2方向(両方向型)・周囲4方(四方向型)のパターンがあります。
  • 導光板はDotパターン印刷及びV-cutting方式、反射効率に優れ、輝度分布が良い高輝度導光板を使用。板面を均一に明るく光らす高輝度導光板LEDパネルです。
  • LEDチップ種類は、白色(昼光色)6500K・昼白色5000K・蛍光灯白色4000~4500K・電球色3000K、色温度の異なる白色チップとフルカラー用RGBチップが選べます。
  • 弊社のLEDパネルの特徴は、省電力(省エネ)、板面輝度の均一度、明るさ、長寿命です。
  • LEDライトパネルの種類と寸法は下記一覧表をご参考にして下さい。
  • LEDパネルの図面に付きましてはご遠慮無く、ホームページのお問い合せ、電話、FAXにて図面製作の依頼を申しつけ下さい。

LEDライトパネルの種類

標準SFR23型

標準SFR23型

屋内型:B2G-L2113-SFR23/)

LEDライトシート型

ライトシート型

屋内クロームLF31H型

屋内クロームLF31H型

モジュール8t型

モジュール8t型

(変形モジュールL-1113-4S8)

LEDパネルの品番の説明LEDパネルの品番の説明

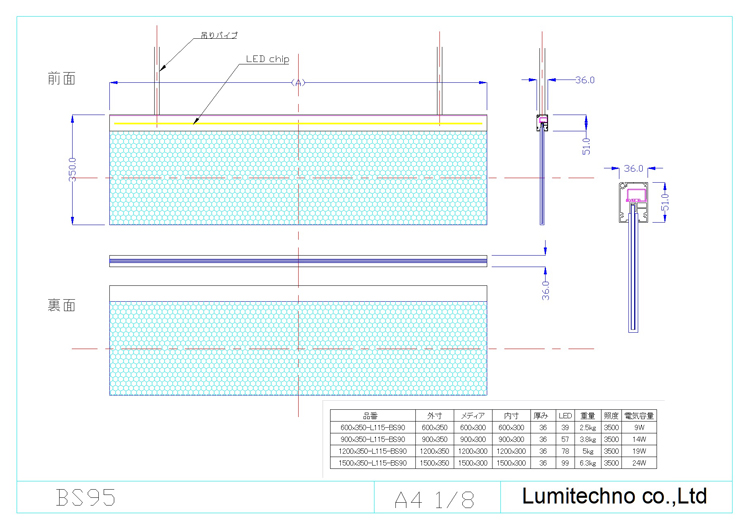

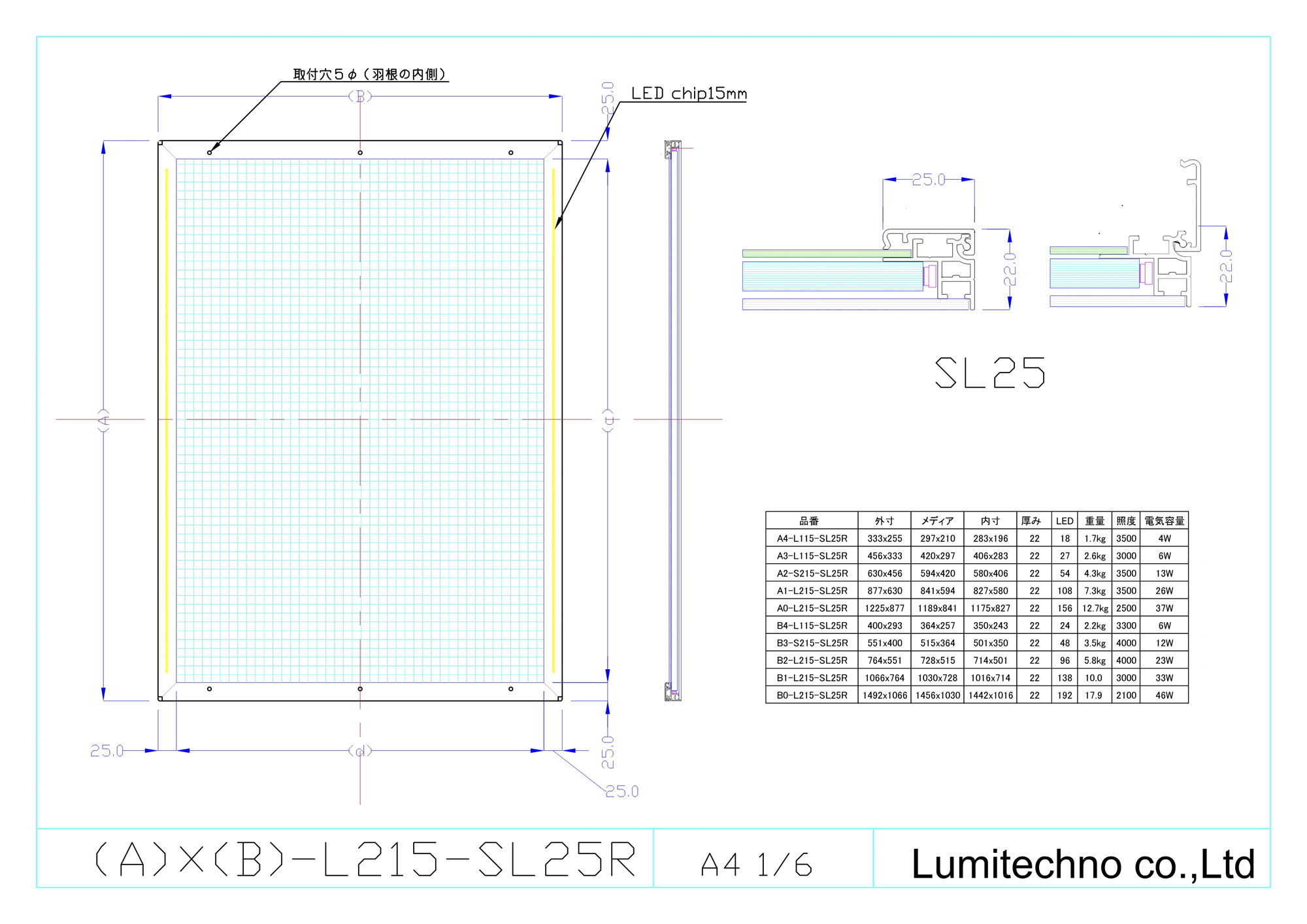

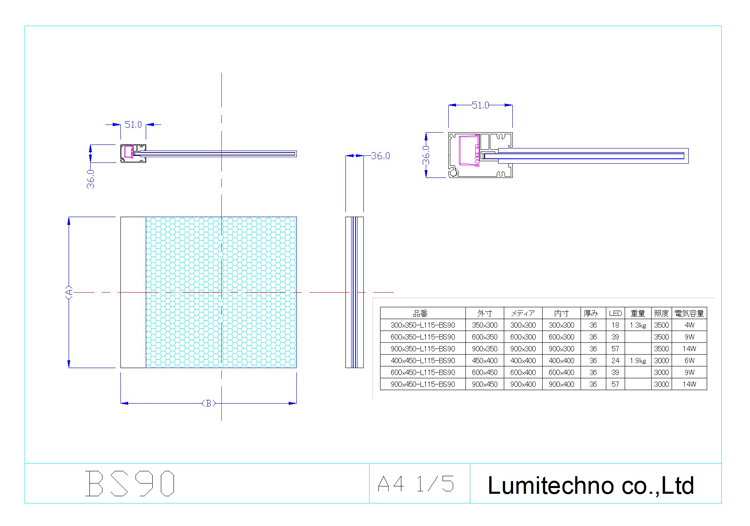

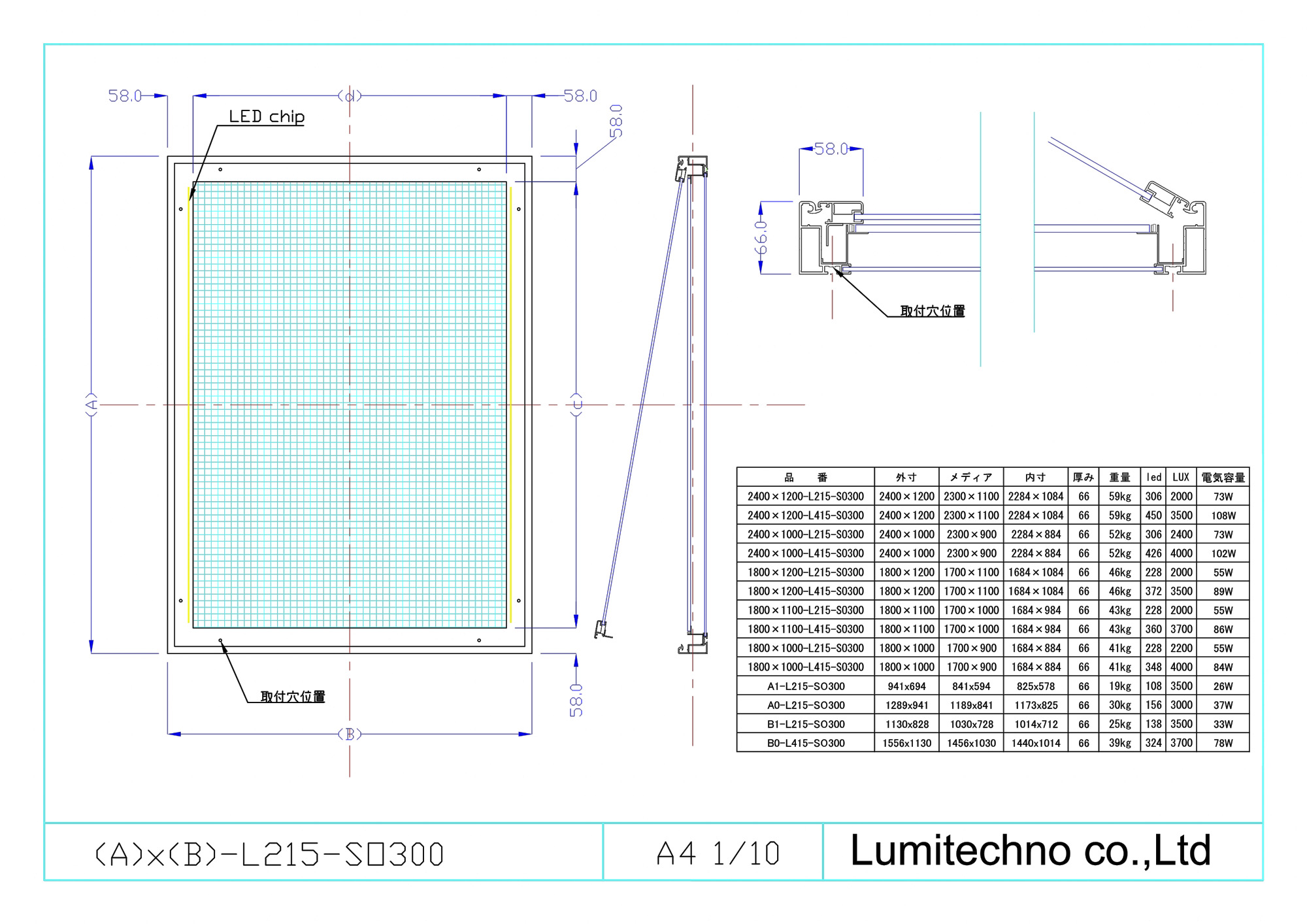

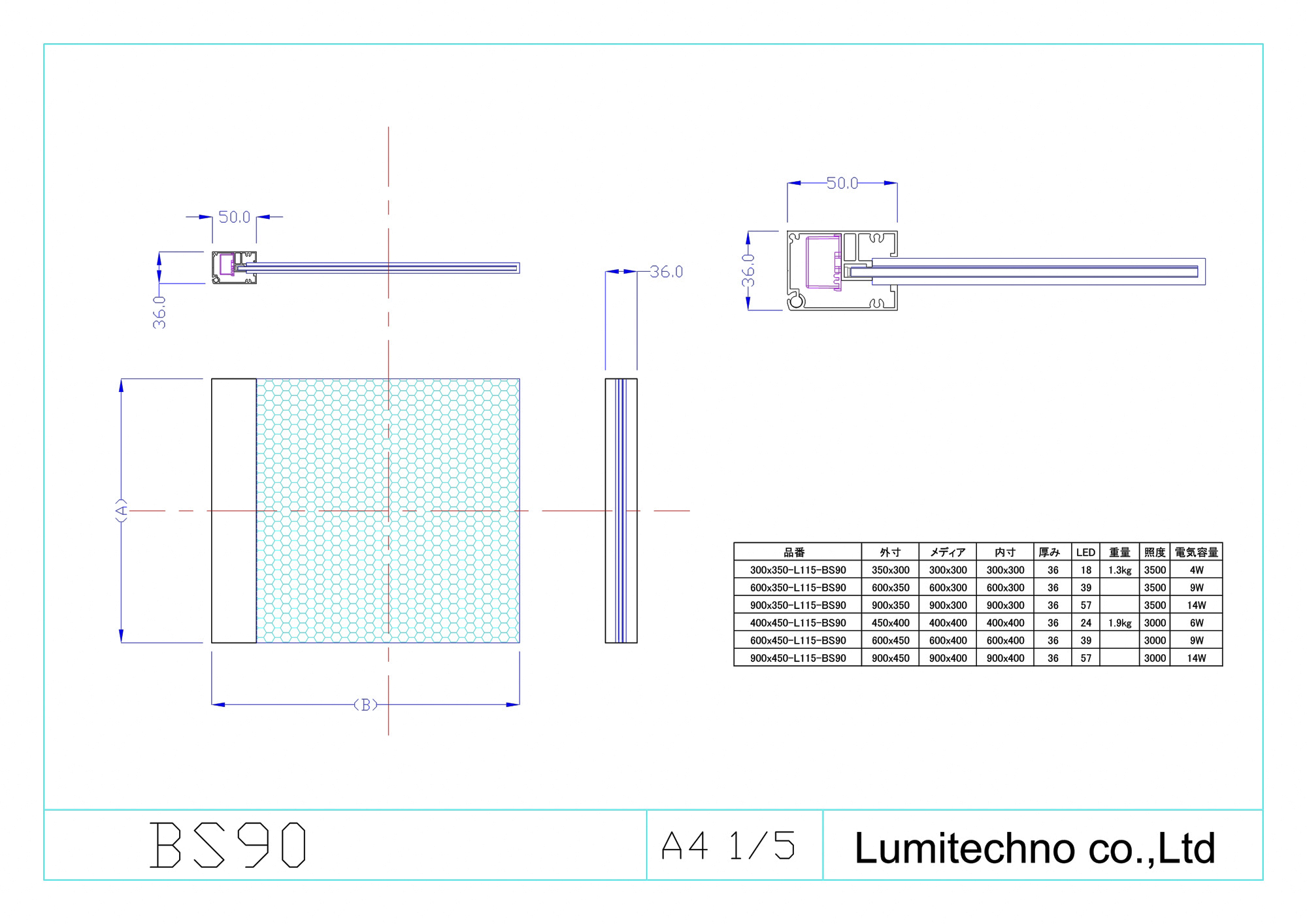

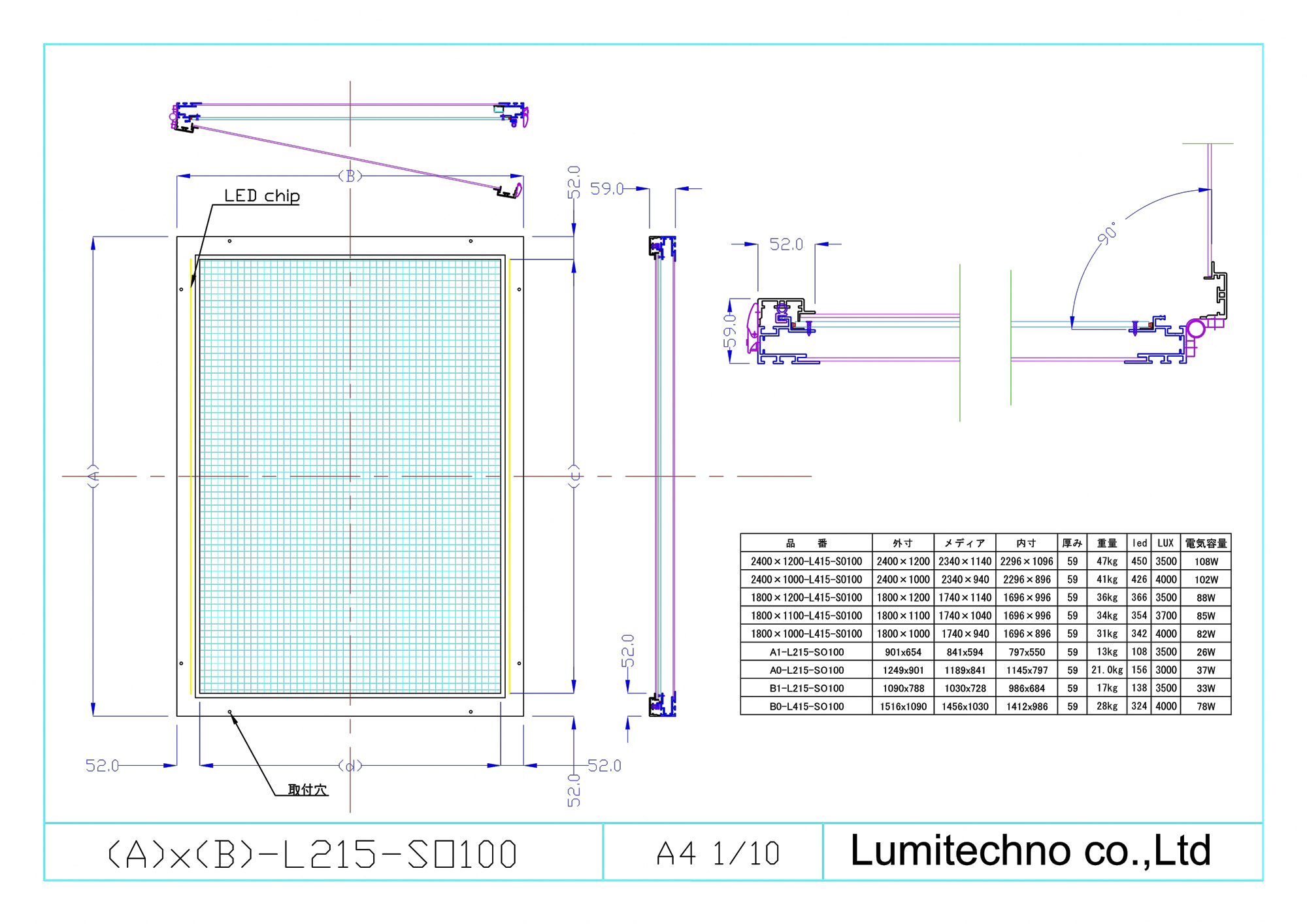

LEDライトパネルの
種類別図面

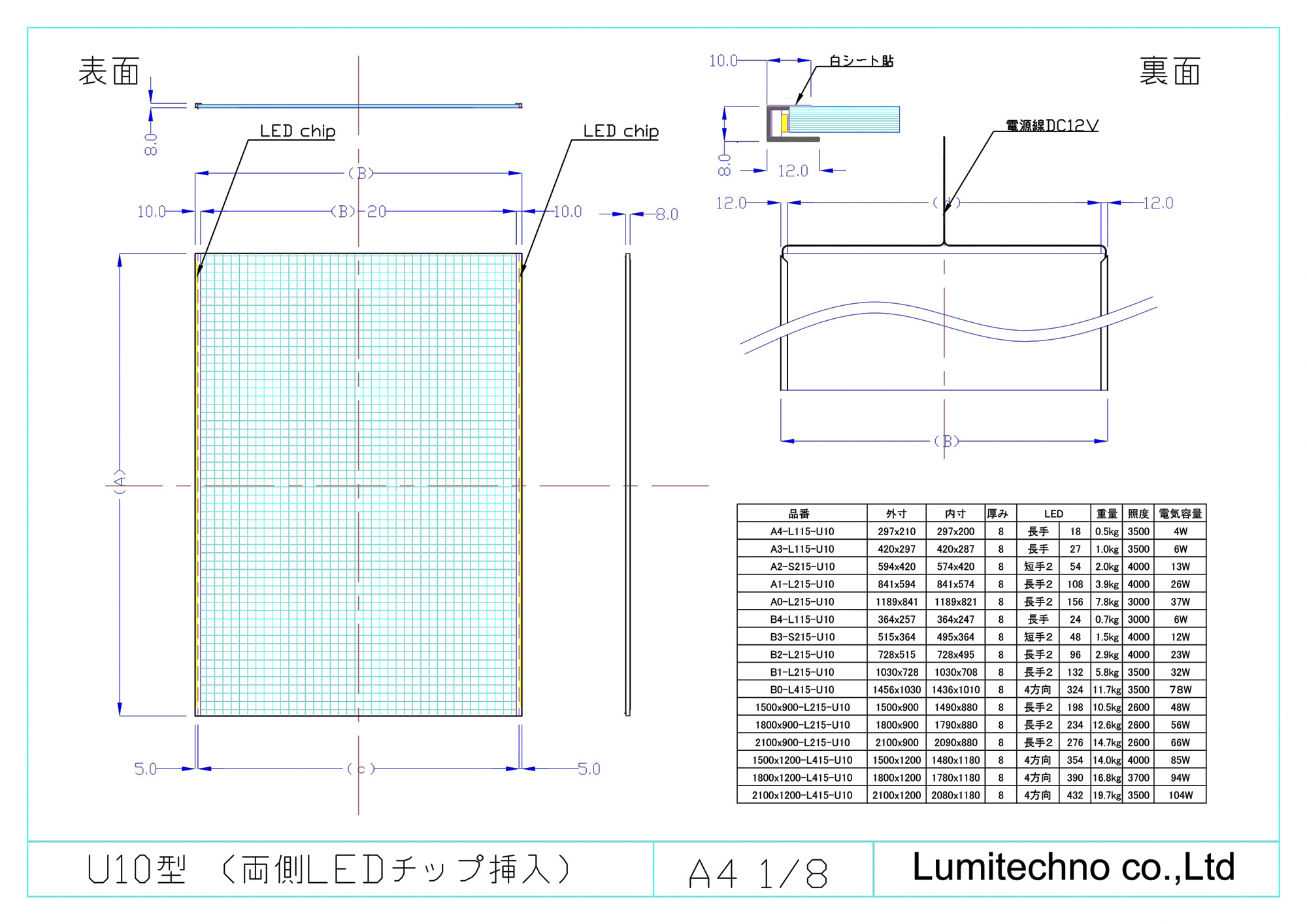

LEDライトシートU10型 クリックで拡大

LEDライトシートU10型

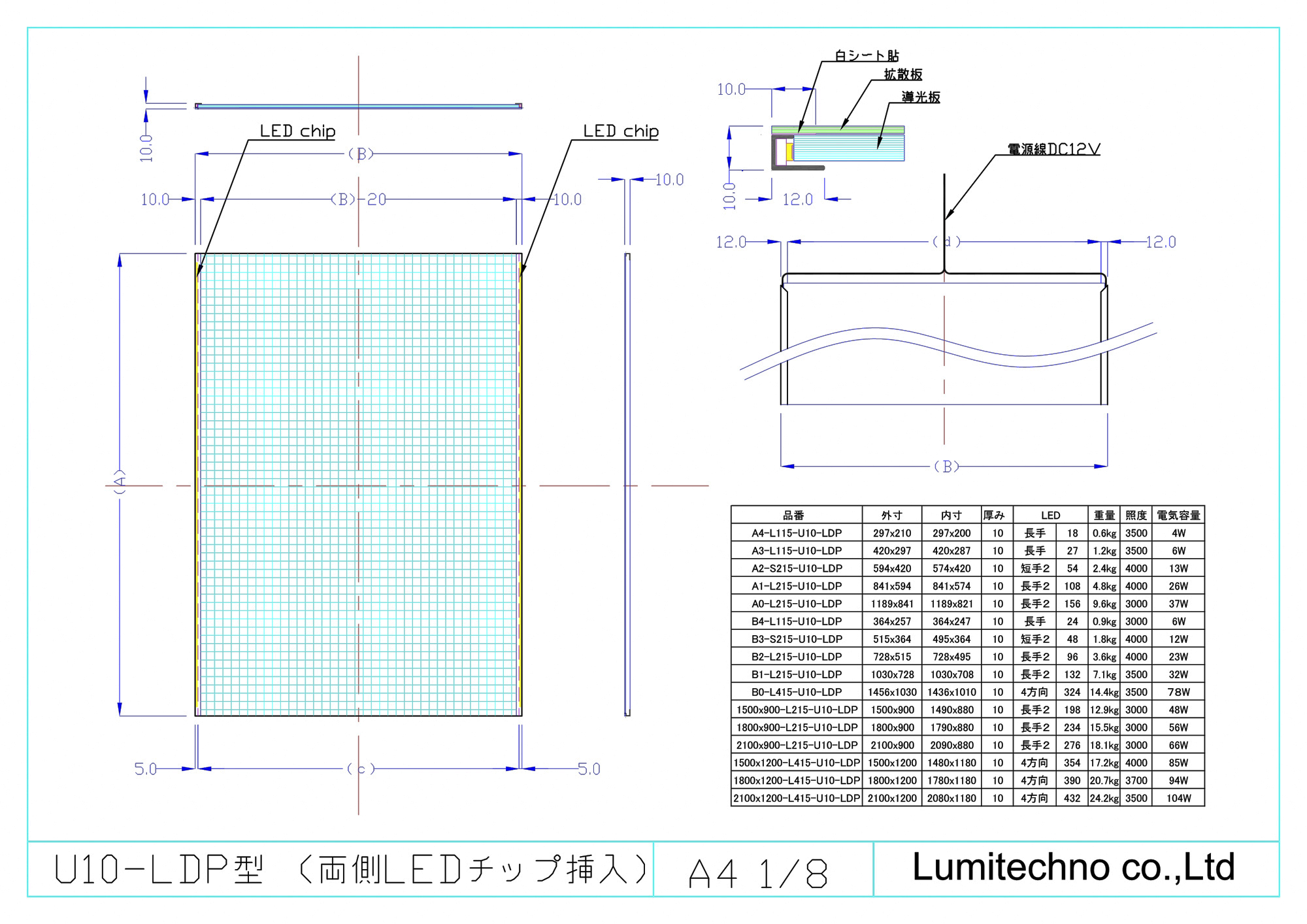

LEDライトシートU10-LDP型 クリックで拡大

LEDライトシートU10-LDP型

LEDライトシートU9型 クリックで拡大

LEDライトシートU9型

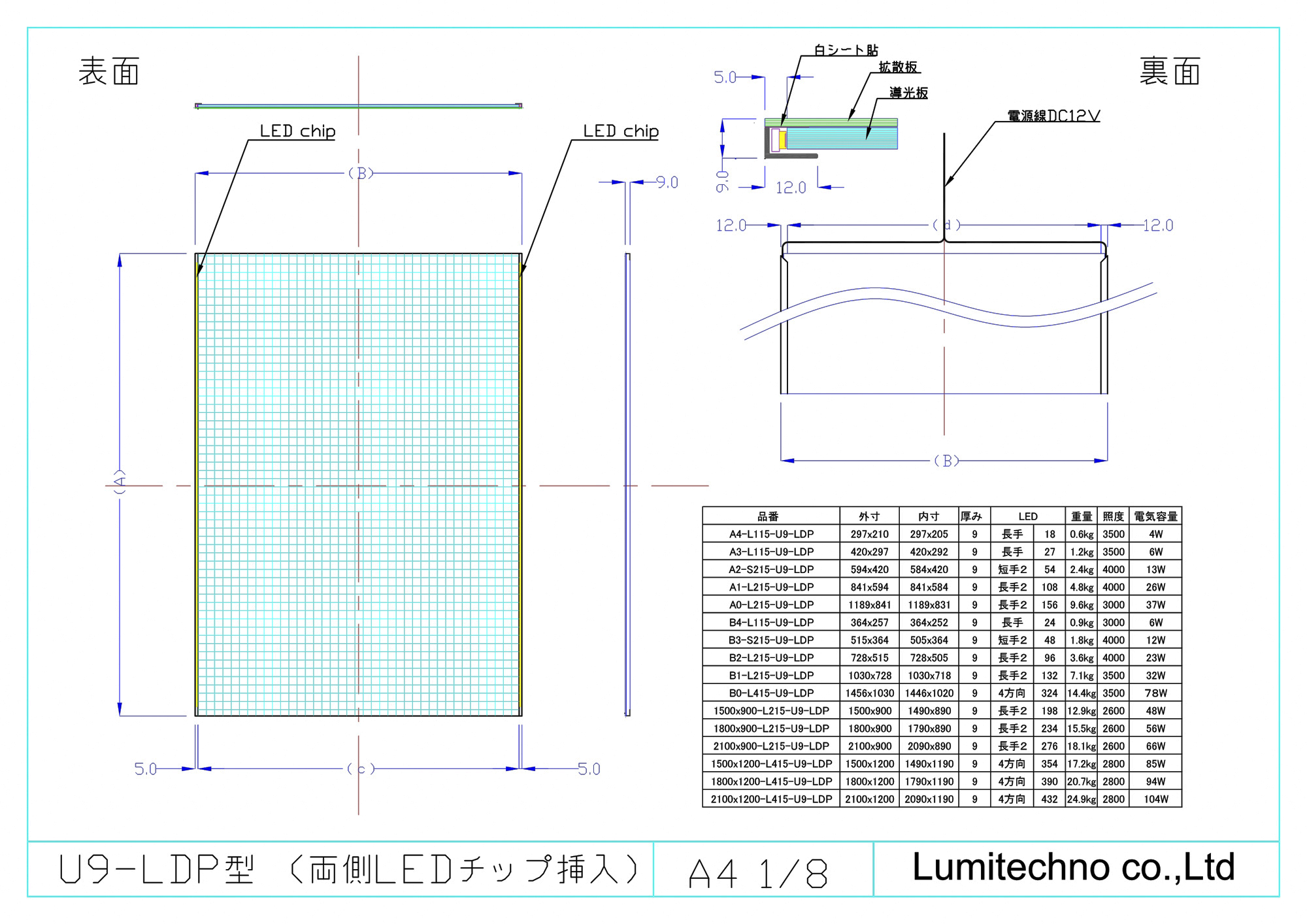

LEDライトシートU9-LDP型 クリックで拡大

LEDライトシートU9-LDP型

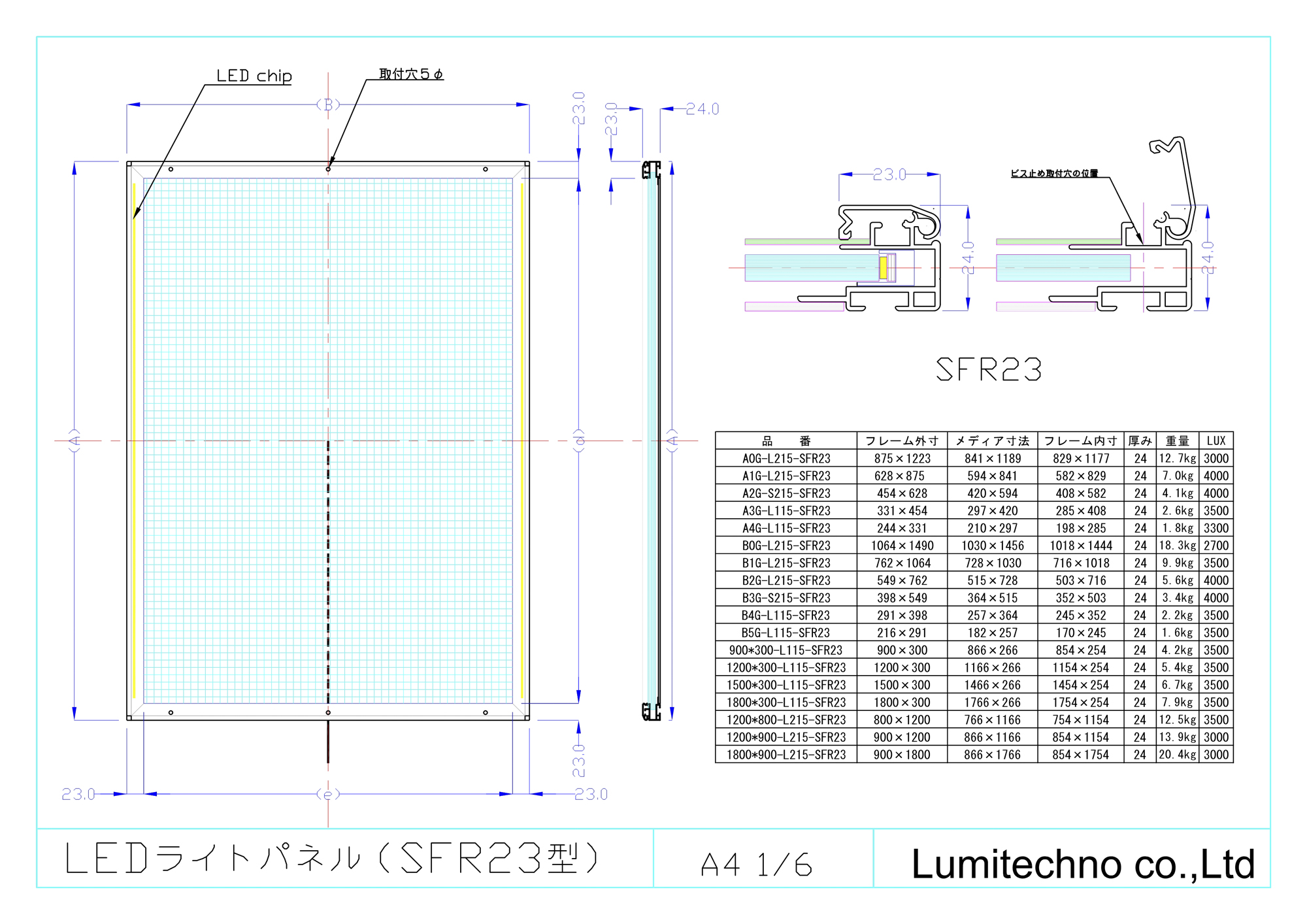

LEDライトパネル標準型SFR23型 クリックで拡大

LEDライトパネル標準型SFR23型

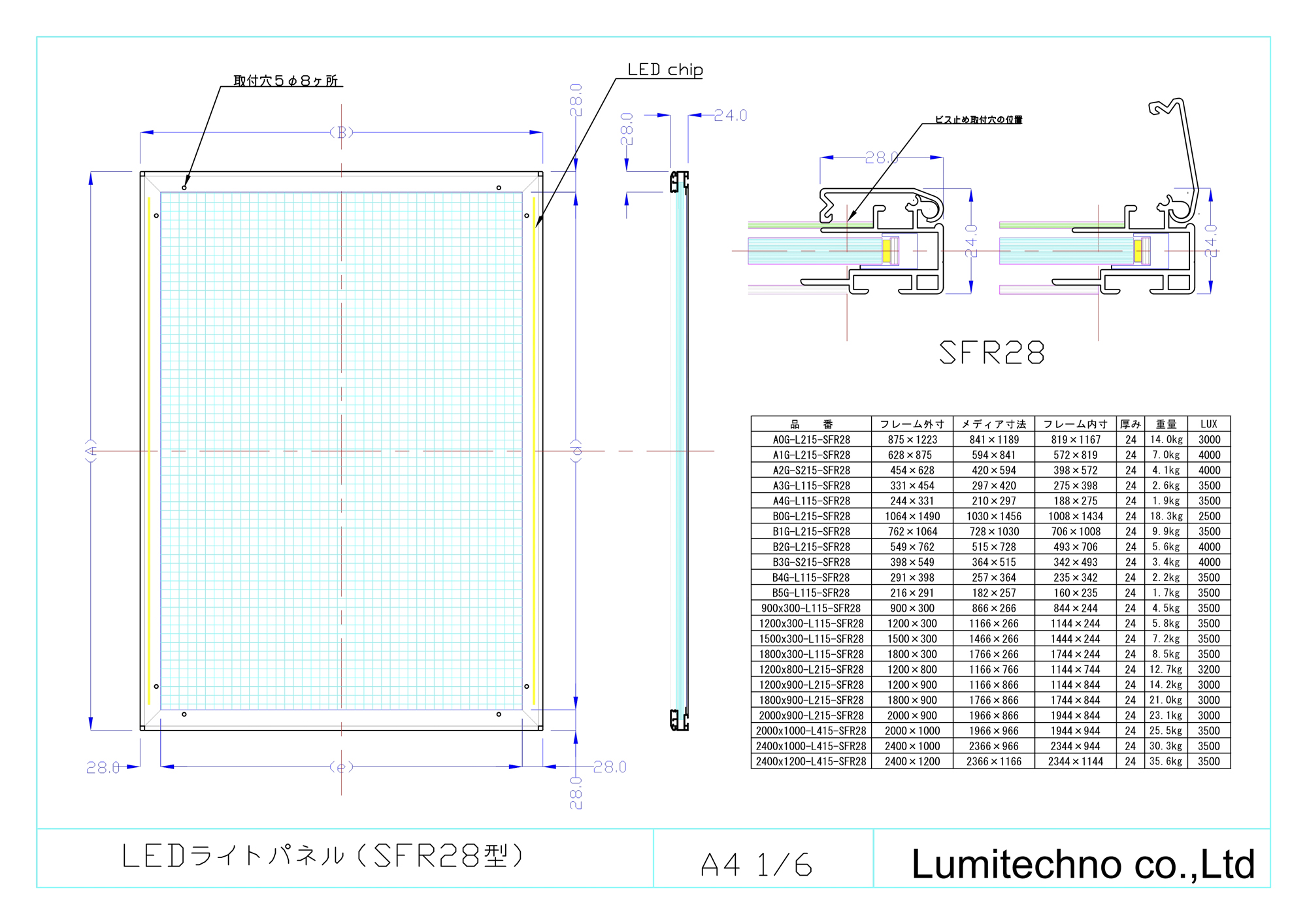

LEDライトパネル壁付用SFR28型 クリックで拡大

LEDライトパネル壁付用SFR28型

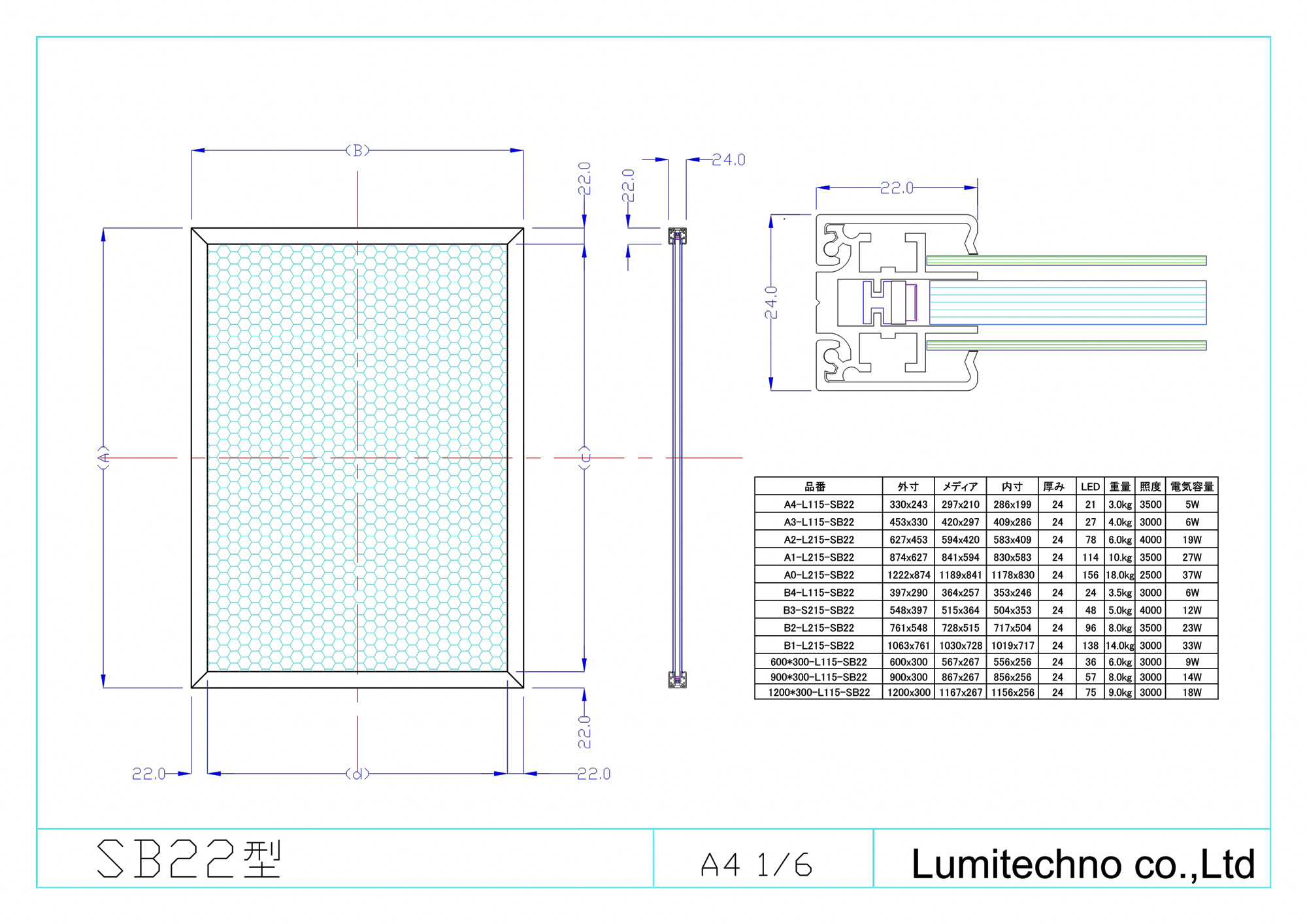

LEDライトパネル両面用SB22型 クリックで拡大

LEDライトパネル両面用SB22型

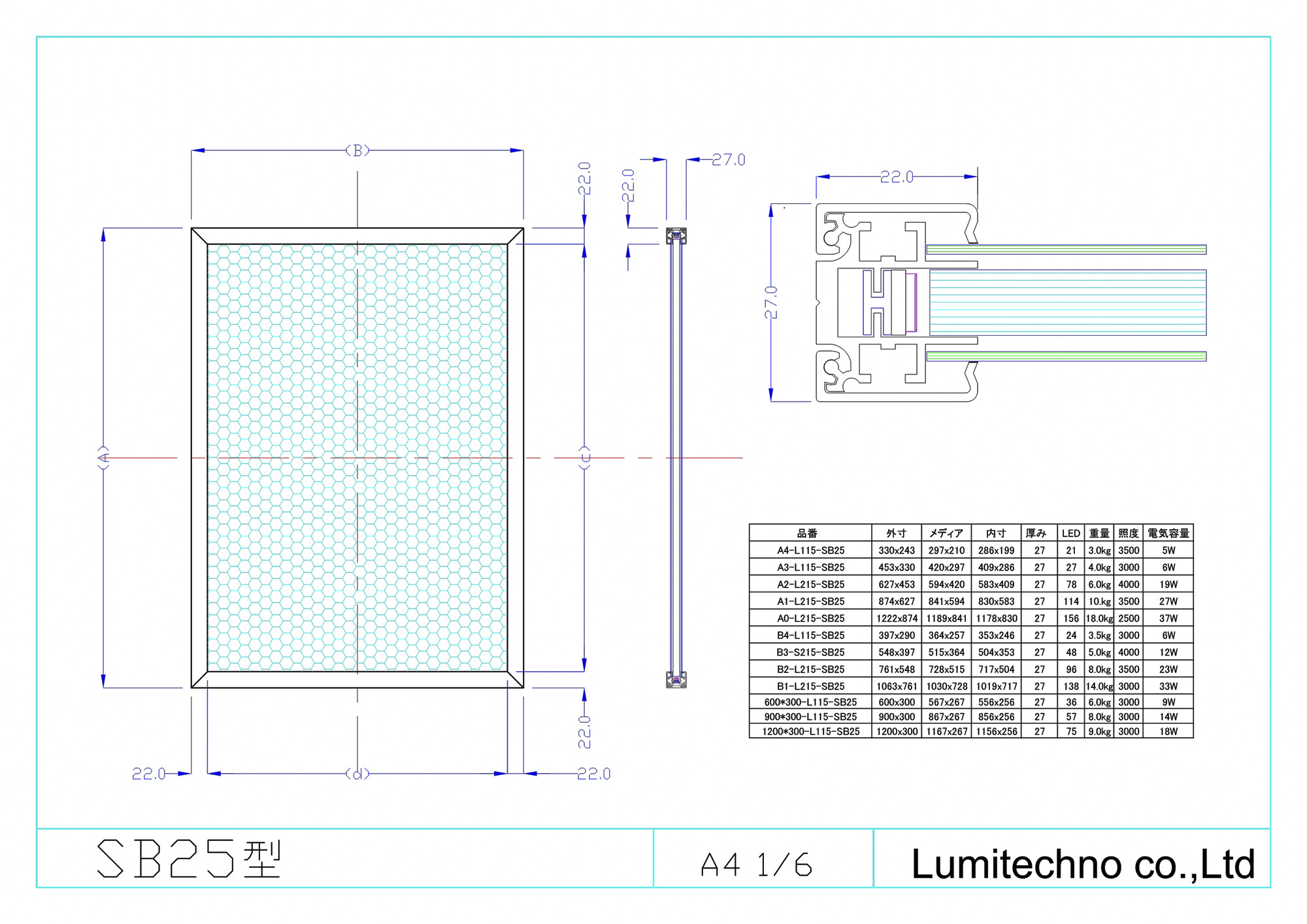

LEDライトパネル両面用SB25型 クリックで拡大

LEDライトパネル両面用SB25型

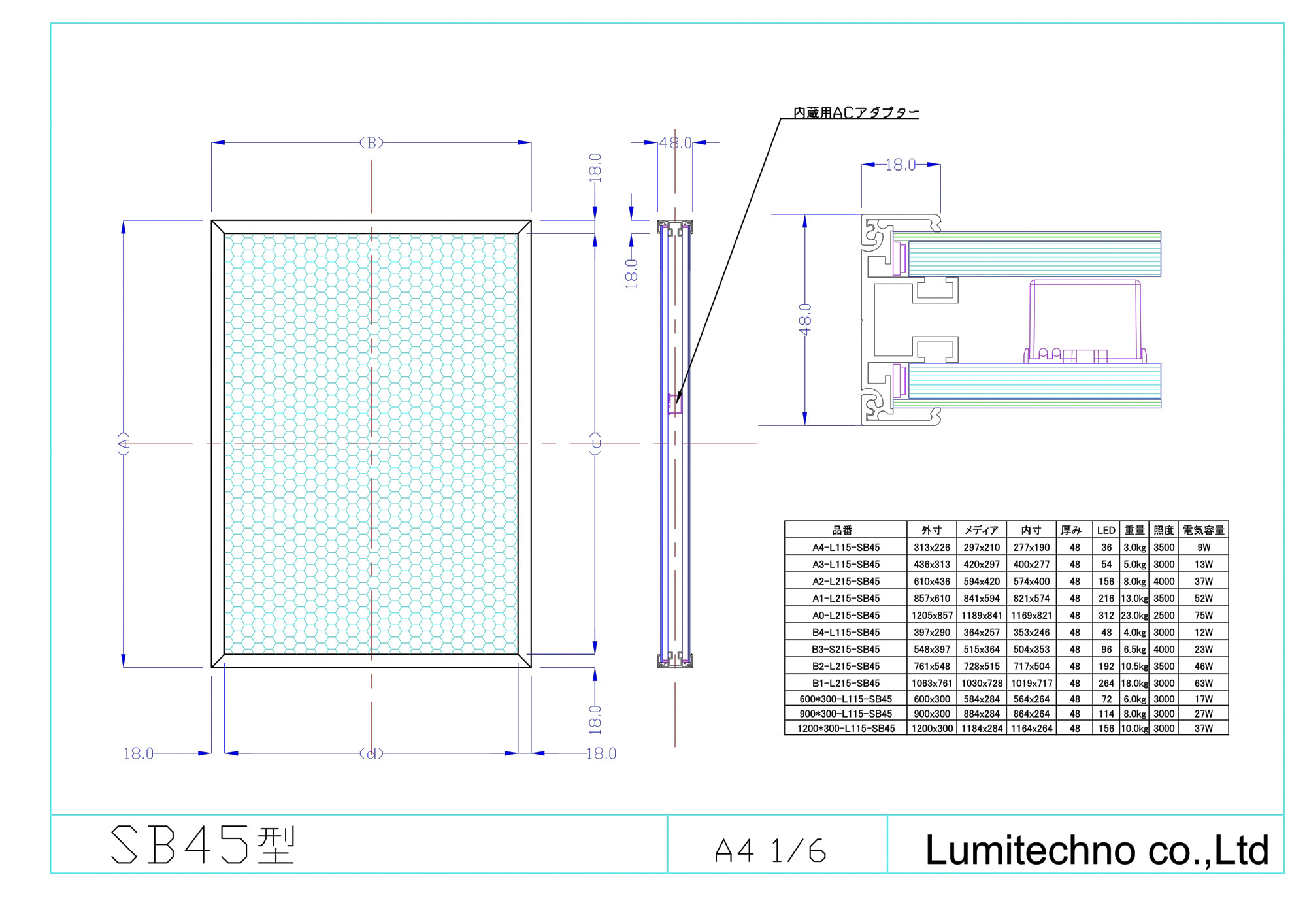

LEDライトパネル両面用SB45型 クリックで拡大

LEDライトパネル両面用SB45型

LEDライトパネル両面用SB50型 クリックで拡大

LEDライトパネル両面用SB50型

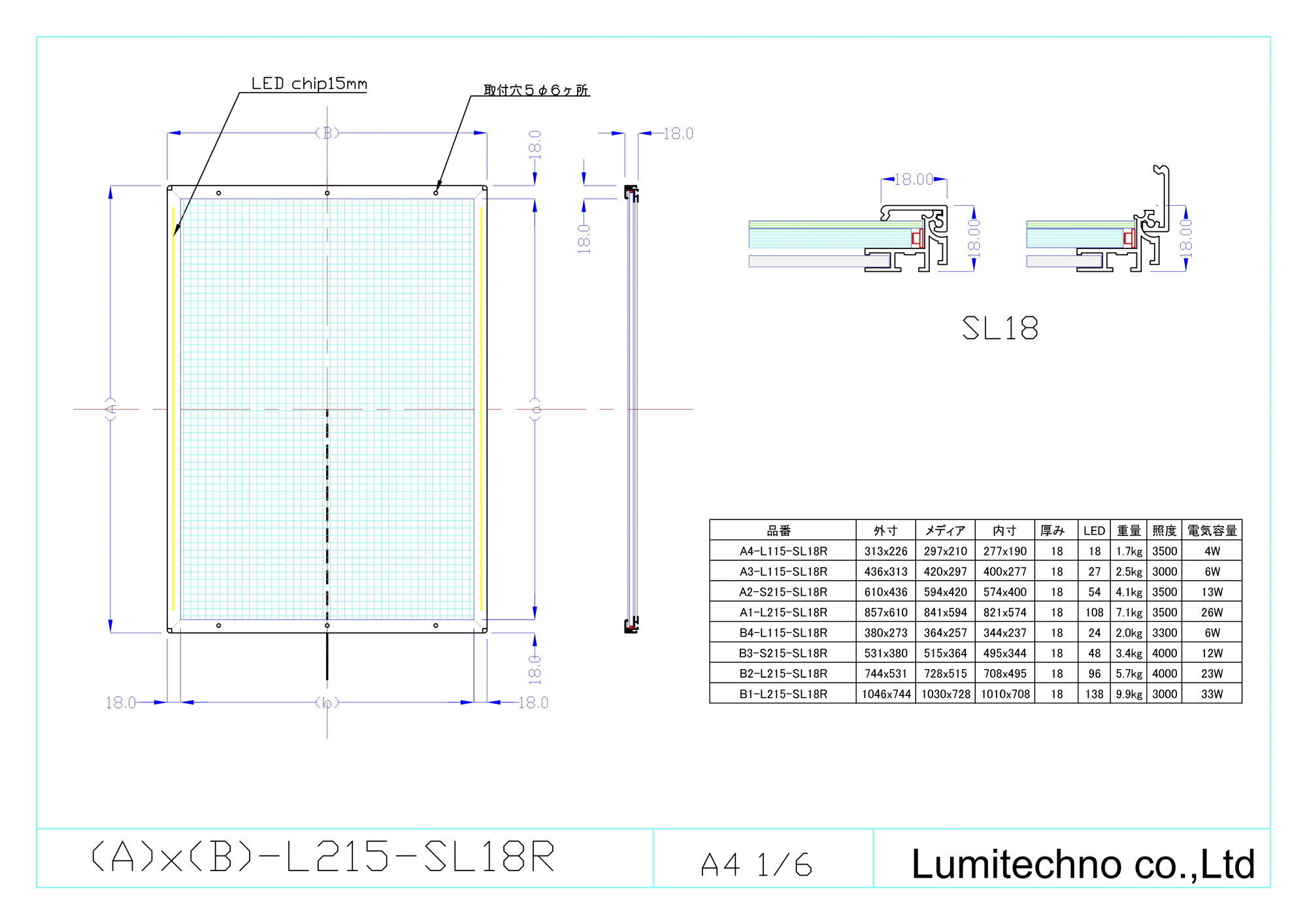

LEDライトパネル片面SL18型 クリックで拡大

LEDライトパネル片面SL18型

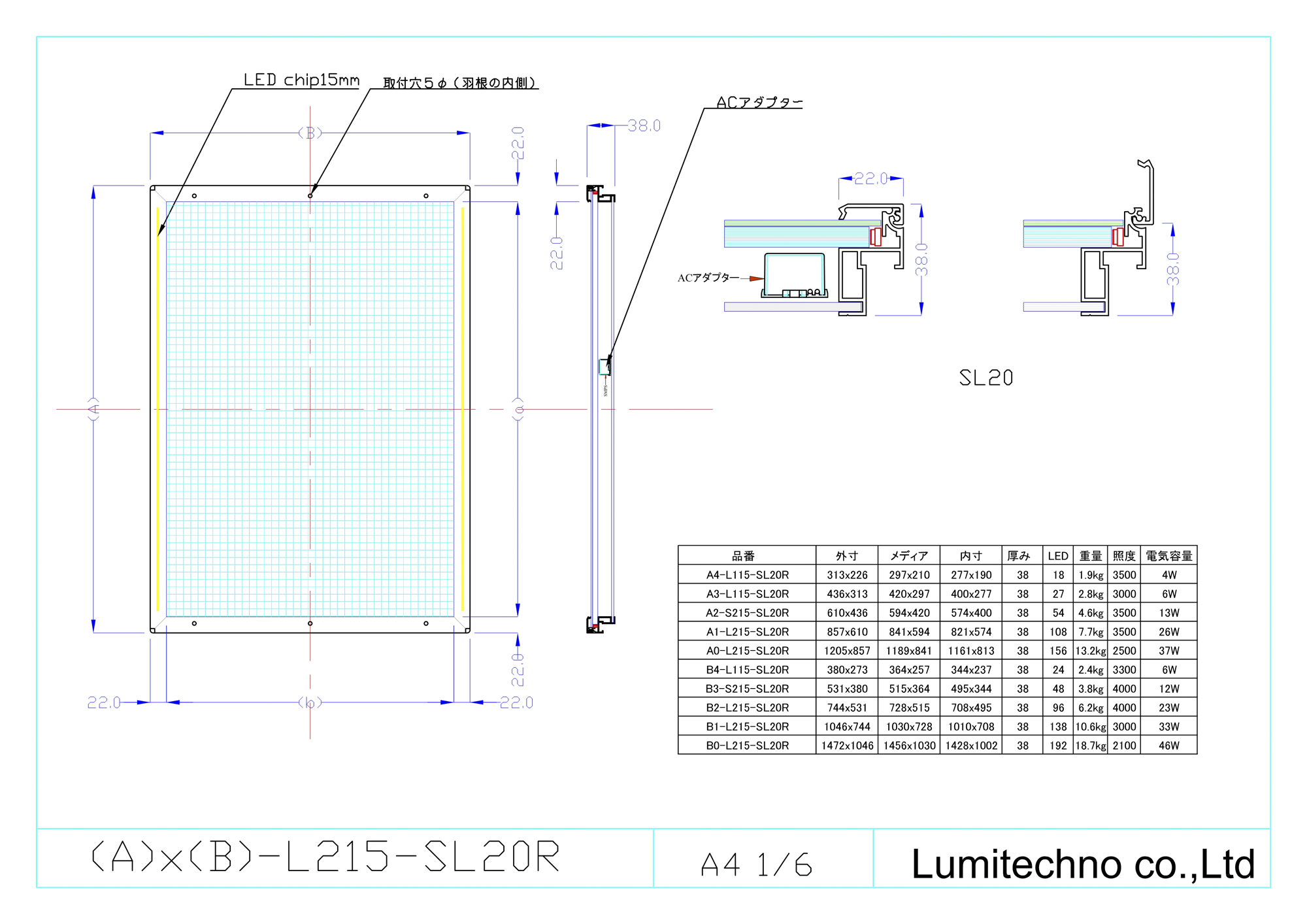

LEDライトパネル電源内蔵半埋込SL20型 クリックで拡大

LEDライトパネル電源内蔵半埋込SL20型

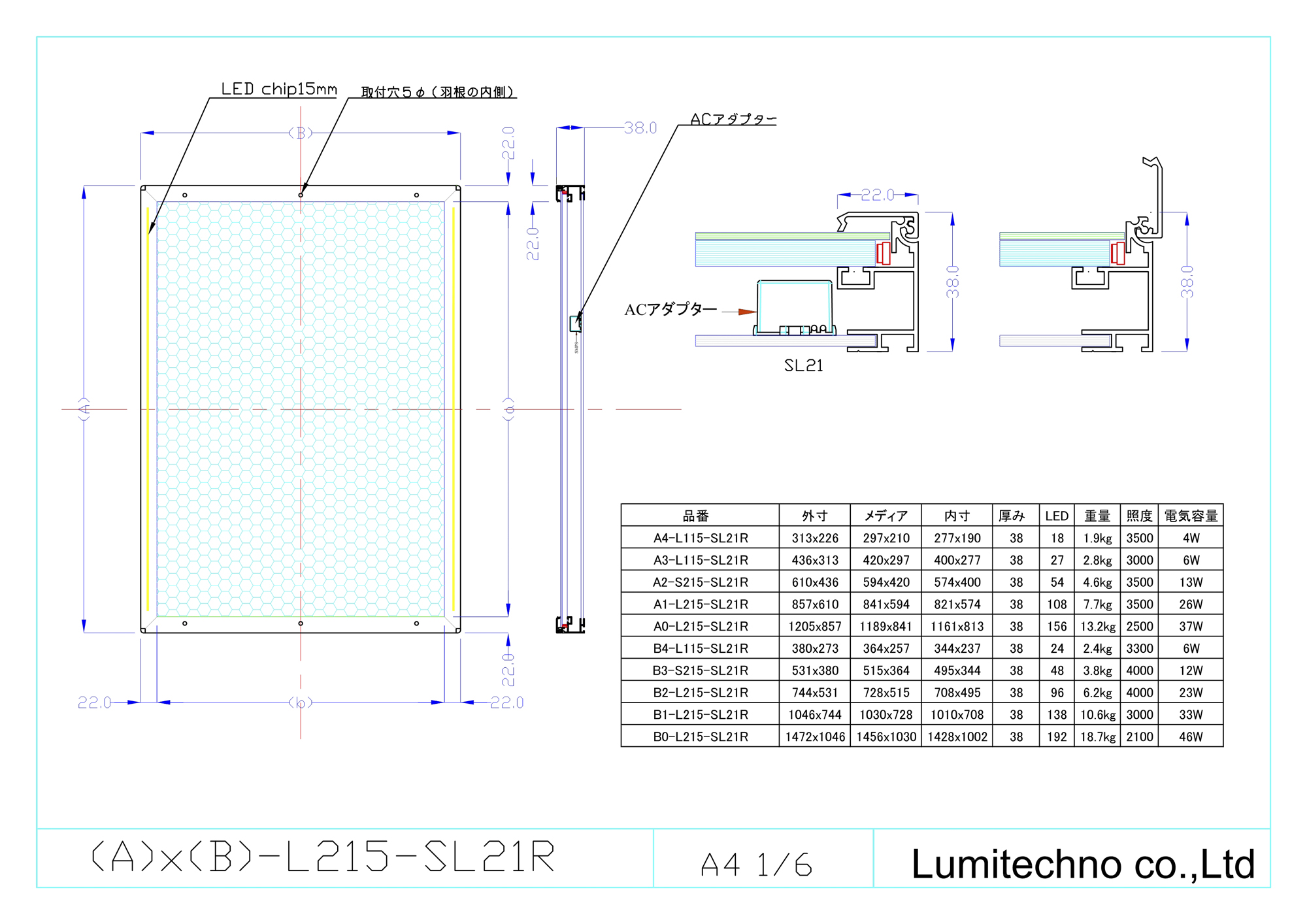

LEDライトパネル電源内蔵片面SL21型 クリックで拡大

LEDライトパネル電源内蔵片面SL21型

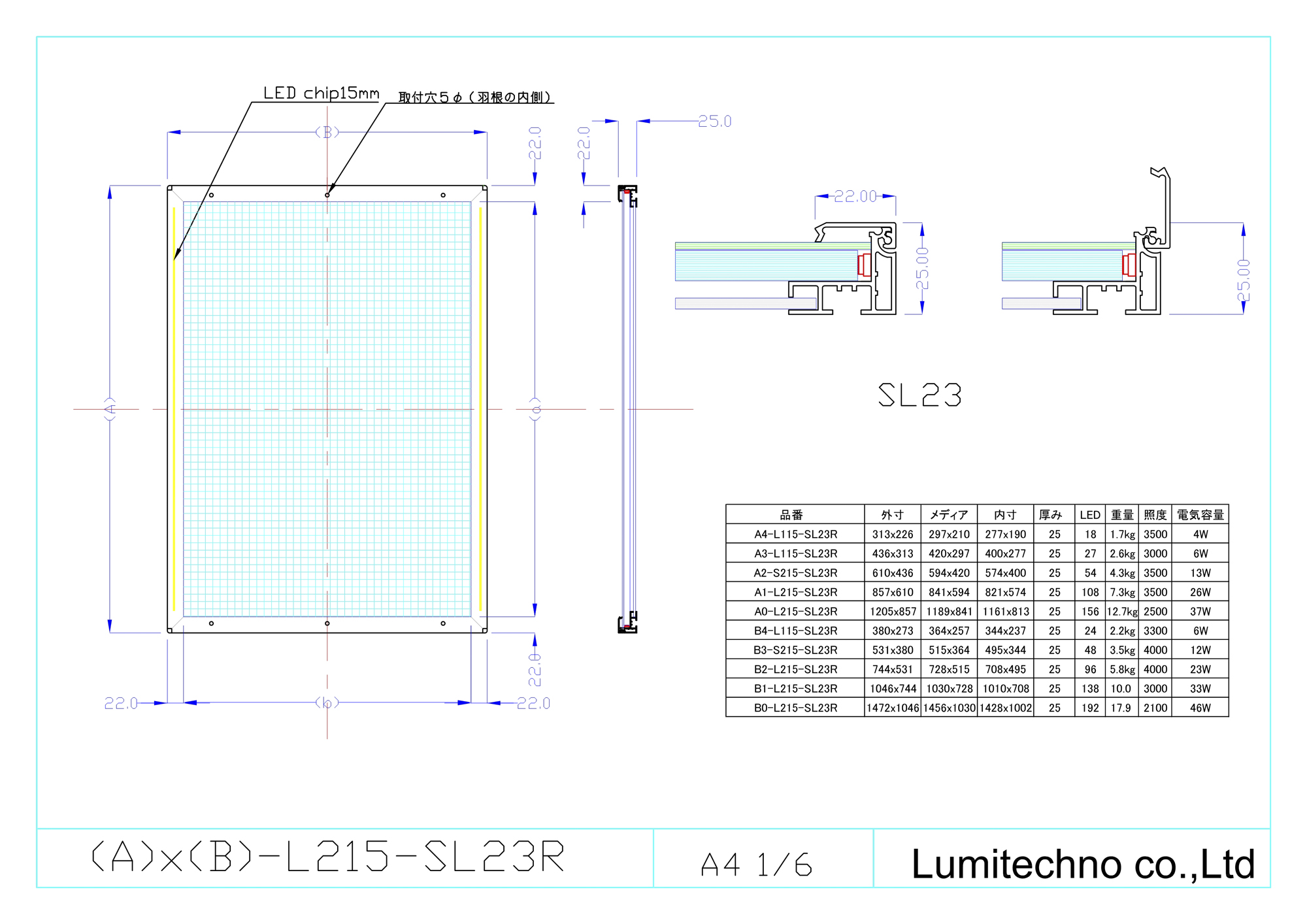

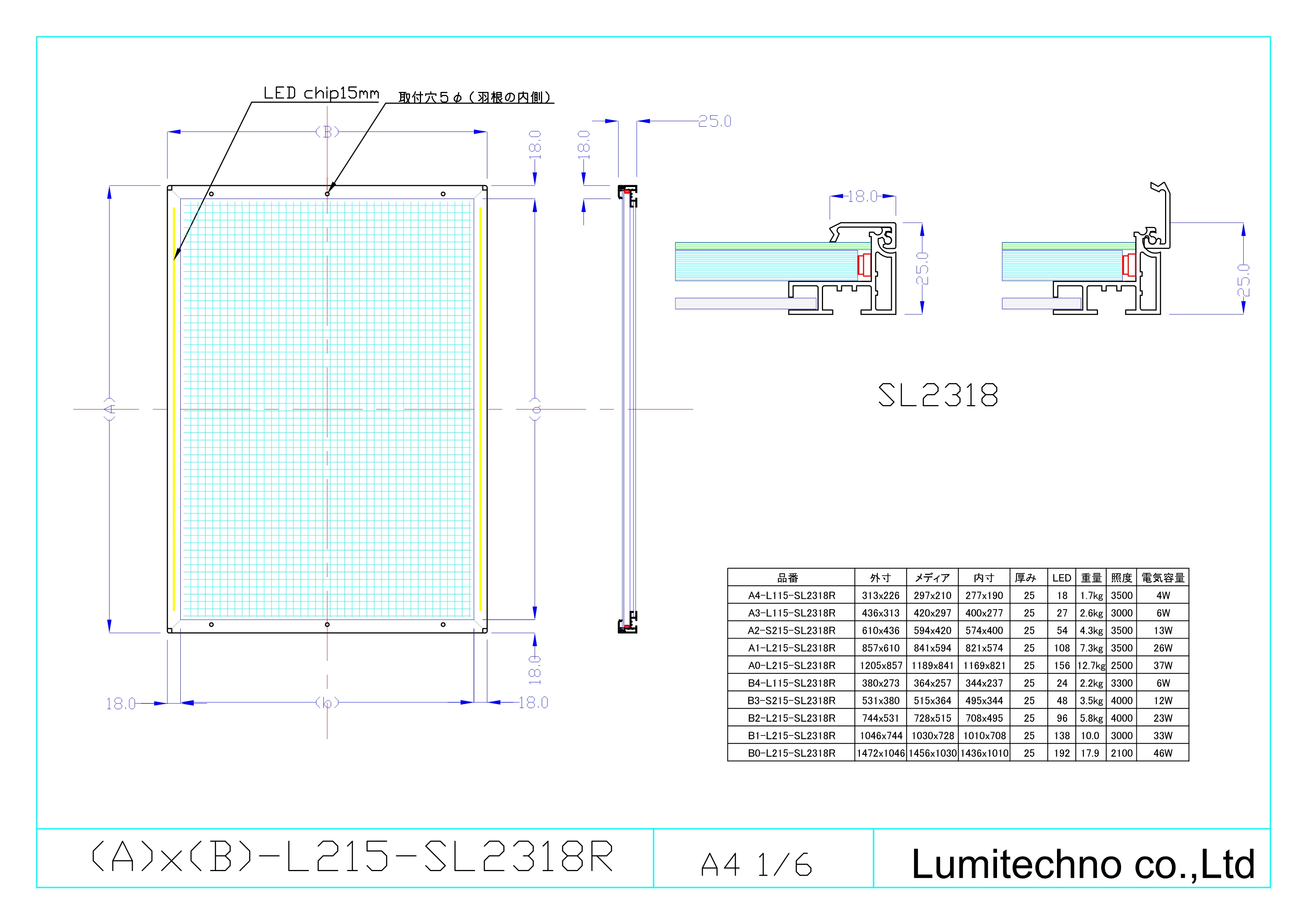

LEDライトパネル片面SL23型 クリックで拡大

LEDライトパネル片面SL23型

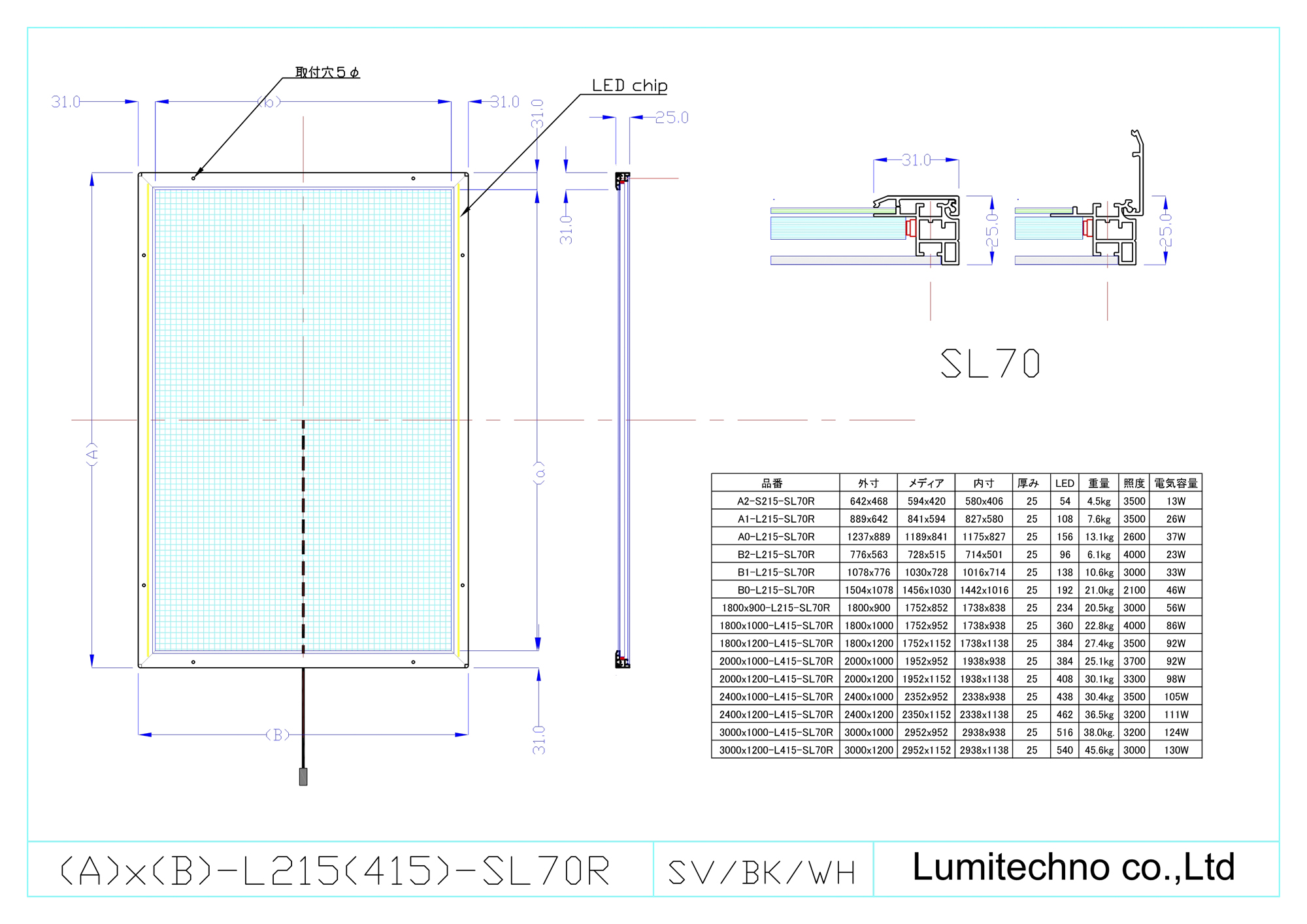

LEDライトパネル片面SL70型 クリックで拡大

LEDライトパネル片面SL70型

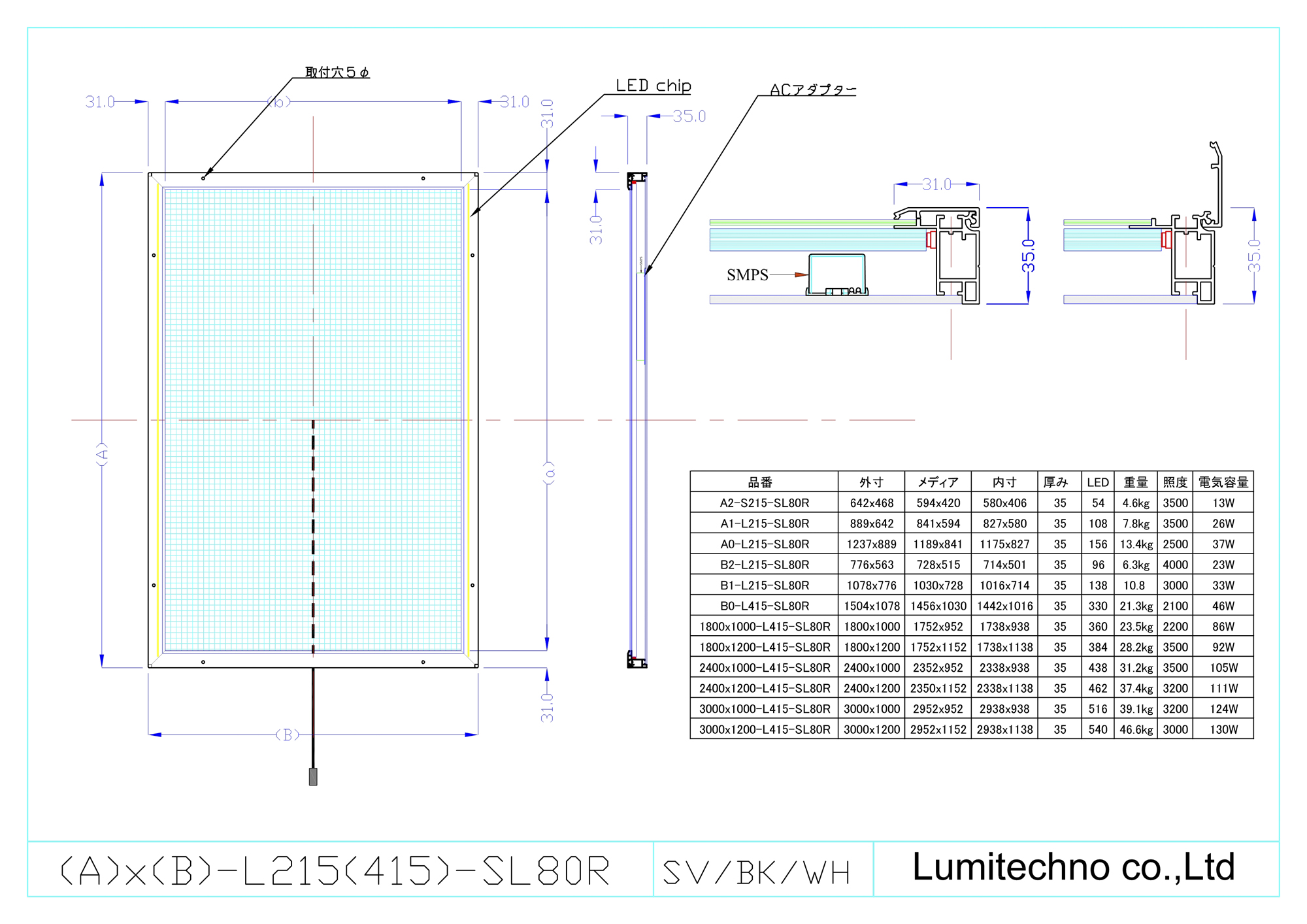

LEDライトパネル電源内蔵片面SL80型 クリックで拡大

LEDライトパネル電源内蔵片面SL80型

LEDライトパネル 仕様寸法図面

>
製 品 種 類
LEDライトパネル図面仕様表一覧表へジャンプします。

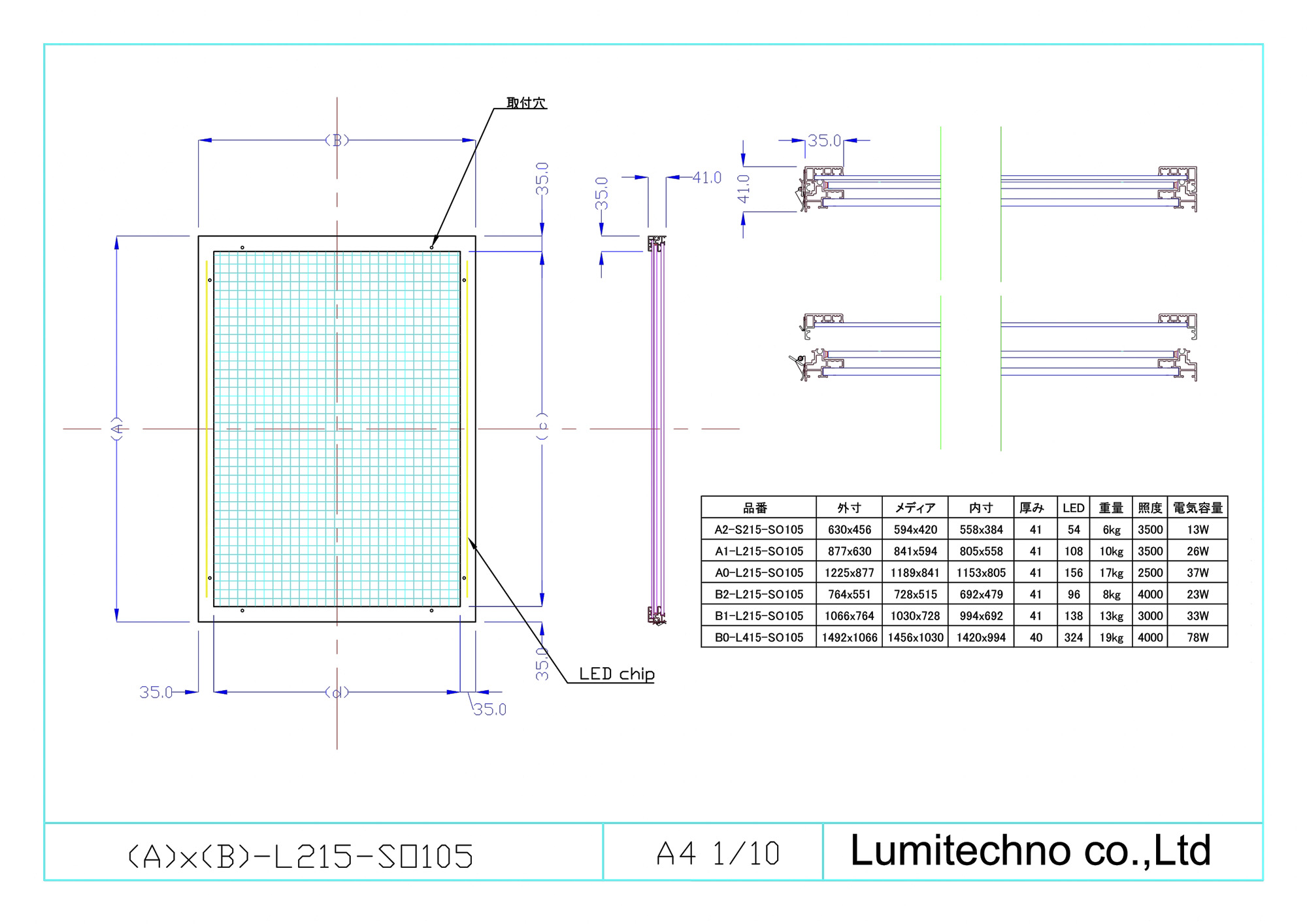

片面用LEDライトパネル

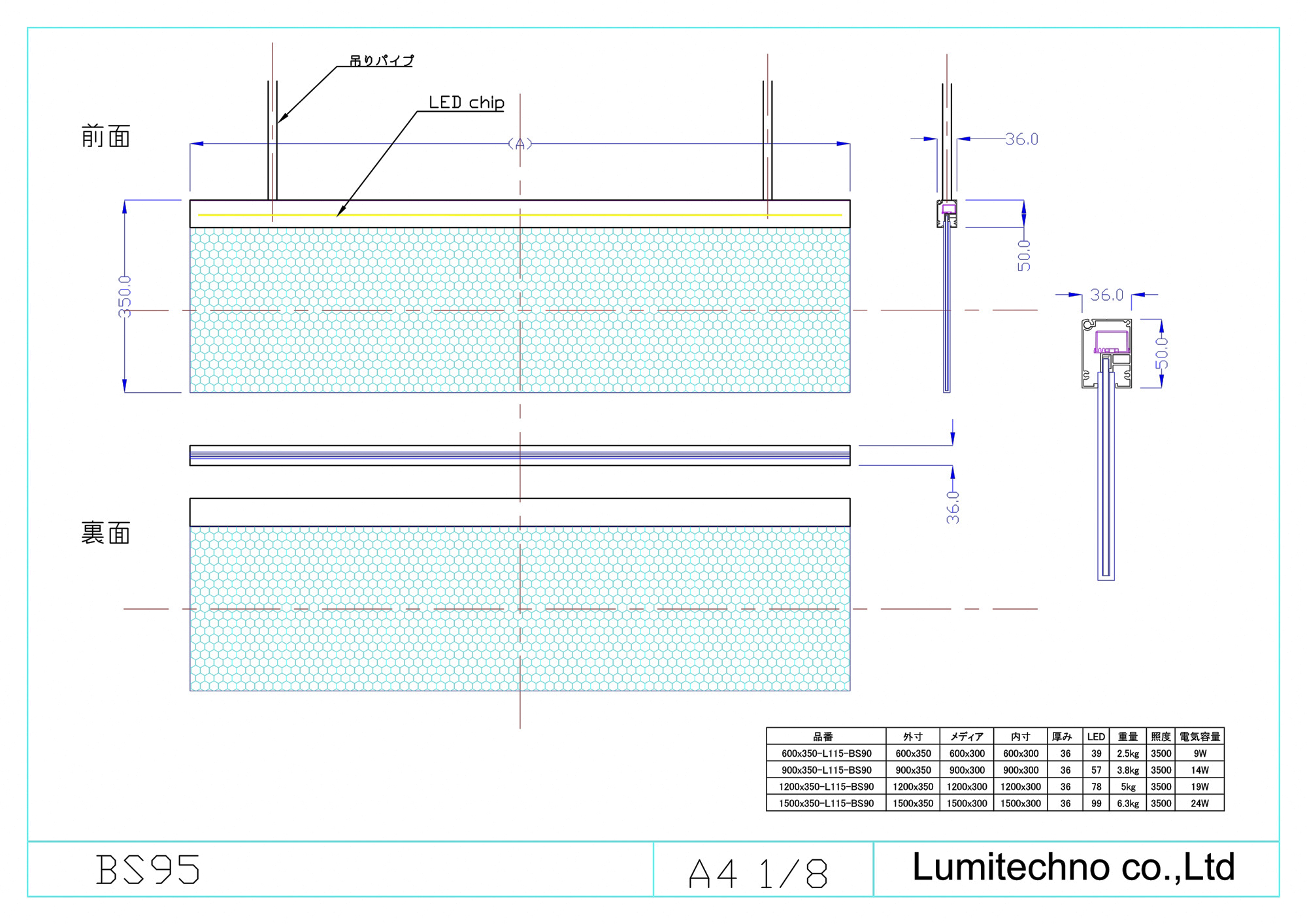

両面型LEDライトパネル
導光板モジュール/シートタイプ
壁付用(コーナーラウンド処理仕様) ACアダプター/電源装置(別置付属):フレーム色(アルミシルバー/黒色)
{消費電力39WまではACアダプター仕様/40W以上は電源装置も選べます。}
屋内用スナップSFR28壁付用
幅28mm厚み24mm
フレーム外寸 メディア寸法 フレーム内寸 厚み LED 重量 照度LUX 消費電力 SFR28図面
SFR28
A4 A4G-L115-SFR28 244×331 210×297 188×275 28 24 18 1.8kg 3500 4W A4G-SFR28
A3 A3G-L115-SFR28 331×454 297×420 275×398 28 24 27 2.6kg 3500 6W A3G-SFR28
A2 A2G-S215-SFR28 454×628 420×594 398×572 28 24 54 5.0kg 4000 13W A2G-SFR28
A1 A1G-L215-SFR28 628×875 594×841 572×819 28 24 108 8.5kg 4000 26W A1G-SFR28
A0 A0G-L215-SFR28 875×1223 841×1189 819×1167 28 24 156 15.2kg 3500 37W A0G-SFR28
B4 B4G-L115-SFR28 291×398 257×364 235×308 28 24 21 2.4kg 3500 5W B4G-SFR28
B3 B3G-S215-SFR28 398×549 364×515 342×493 28 24 42 3.4kg 4000 10W B3G-SFR28
B2 B2G-L215-SFR28 549×762 515×728 493×706 28 24 90 6.1kg 4000 22W B2G-SFR28
B1 B1G-L215-SFR28 762×1064 728×1030 706×1008 28 24 132 10.9kg 3500 32W B1G-SFR28
B0 B0G-L415-SFR28 1064×1490 1030×1456 1008×1434 28 24 324 23.5kg 3500 78W B0G-SFR28
500*500-L215-SFR28 500×500 466×466 444×444 28 24 60 4.4kg 4000 14W 500*500-SFR28
600*600-L215-SFR28 600×600 566×566 544×544 28 24 72 5.8kg 4000 17W 600*600-SFR28
700*700-L215-SFR28 700×700 666×666 644×644 28 24 84 7.4kg 3000 20W 700*700-SFR28
800*800-L215-SFR28 800×800 766×766 744×744 28 24 96 9.3kg 2800 23W 800*800-SFR28
900*900-L215-SFR28 900×900 866×866 844×844 28 24 114 11.5kg 2600 27W 900*900-SFR28
600*400-S215-SFR28 600×400 566×366 544×344 28 24 42 3.9kg 4000 10W 600*400-SFR28
700*400-S215-SFR28 700×400 666×366 644×344 28 24 42 4.4kg 3000 10W 700*400-SFR28
800*400-L115-SFR28 800×400 766×366 744×344 28 24 48 5.1kg 2700 12W 800*400-SFR28
900*400-L115-SFR28 900×400 866×366 844×344 28 24 57 5.7kg 2700 14W 900*400-SFR28
600*500-L215-SFR28 600×500 566×466 544×444 28 24 72 4.8kg 4000 17W 600*500-SFR28
700*500-L215-SFR28 700×500 666×466 644×444 28 24 84 5.3kg 4000 20W 700*500-SFR28
800*500-L215-SFR28 800×500 766×466 744×444 28 24 96 6.0kg 4000 23W 800*500-SFR28
900*500-L215-SFR28 900×500 866×466 844×444 28 24 114 6.8kg 4000 27W 900*500-SFR28
700*600-L215-SFR28 700×600 666×566 644×544 28 24 84 6.3kg 3500 20W 700*600-SFR28
800*600-L215-SFR28 800×600 766×566 744×544 28 24 96 7.1kg 3500 23W 800*600-SFR28
900*600-L215-SFR28 900×600 866×566 844×544 28 24 114 7.9kg 3500 27W 900*600-SFR28
800*700-L215-SFR28 800×700 766×666 744×644 28 24 96 8.1kg 3000 23W 800*700-SFR28
900*700-L215-SFR28 900×700 866×666 844×644 28 24 114 8.9kg 3000 27W 900*700-SFR28
900*800-L215-SFR28 900×800 866×766 844×744 28 24 114 9.9kg 2700 27W 900*800-SFR28
1000*300-L115-SFR28 1000×300 966×266 944×244 28 24 63 4.9kg 350 15W 1000*300-SFR28
1000*400-L115-SFR28 1000×400 966×366 944×344 28 24 63 6.1kg 2700 15W 1000*400-SFR28
1000*500-L215-SFR28 1000×500 966×466 944×444 28 24 126 7.3kg 4000 30W 1000*500-SFR28
1000*600-L215-SFR28 1000×600 966×566 944×544 28 24 126 8.5kg 4000 30W 1000*600-SFR28
1000*700-L215-SFR28 1000×700 966×666 944×644 28 24 126 9.8kg 3000 30W 1000*700-SFR28
1000*800-L215-SFR28 1000×800 966×766 944×744 28 24 126 11.0kg 2700 30W 1000*800-SFR28
1200*300-L115-SFR28 1200×300 1166×266 1144×244 28 24 75 5.8kg 3500 18W 1200*300-SFR28
1200*400-L115-SFR28 1200×400 1166×366 1144×344 28 24 75 7.3kg 2700 18W 1200*400-SFR28
1200*500-L215-SFR28 1200×500 1166×466 1144×444 28 24 150 8.7kg 4000 36W 1200*500-SFR28
1200*600-L215-SFR28 1200×600 1166×566 1144×544 28 24 150 10.1kg 4000 36W 1200*600-SFR28
1200*700-L215-SFR28 1200×700 1166×666 1144×644 28 24 150 11.5kg 3000 36W 1200*700-SFR28
1200*800-L215-SFR28 1200×800 1166×766 1144×744 28 24 150 12.9kg 2700 36W 1200*800-SFR28
1500*300-L115-SFR28 1500×300 1466×266 1444×244 28 24 96 7.1kg 3500 23W 1500*300-SFR28
1500*400-L115-SFR28 1500×400 1466×366 1444×344 28 24 96 8.9kg 2700 23W 1500*400-SFR28
1500*500-L215-SFR28 1500×500 1466×466 1444×444 28 24 192 10.7kg 4000 46W 1500*500-SFR28
1500*600-L215-SFR28 1500×600 1466×566 1444×544 28 24 192 12.4kg 4000 46W 1500*600-SFR28
1500*700-L215-SFR28 1500×700 1466×666 1444×644 28 24 192 14.2kg 3000 46W 1500*700-SFR28
1500*800-L215-SFR28 1500×800 1466×766 1444×744 28 24 192 16.0kg 2700 46W 1500*800-SFR28
1500*900-L215-SFR28 1500×900 1466×866 1444×844 28 24 192 17.3kg 2500 46W 1500*900-SFR28
1800*300-L115-SFR28 1800×300 1766×266 1744×244 28 24 117 8.5kg 3500 28W 1800*300-SFR28
1800*400-L115-SFR28 1800×400 1766×366 1744×344 28 24 117 10.6kg 2700 28W 1800*400-SFR28
1800*500-L215-SFR28 1800×500 1766×466 1744×444 28 24 234 12.7kg 4000 56W 1800*500-SFR28
1800*600-L215-SFR28 1800×600 1766×566 1744×544 28 24 234 14.8kg 4000 56W 1800*600-SFR28
1800*700-L215-SFR28 1800×700 1766×666 1744×644 28 24 234 16.9kg 3000 56W 1800*700-SFR28
1800*800-L215-SFR28 1800×800 1766×766 1744×744 28 24 234 16.9kg 2700 56W 1800*800-SFR28
1800*900-L215-SFR28 1800×900 1766×866 1744×844 28 24 234 24.4kg 2500 56W 1800*900-SFR28
1000*1000-L415-SFR28 1000×1000 966×966 944×944 28 24 252 12.9kg 3500 60W 1000*1000-SFR28
1800*1000-L415-SFR28 1800×1000 1766×966 1744×944 28 24 360 24.4kg 3500 86W 1800*1000-SFR28
2000*1000-L415-SFR28 2000×1000 1966×966 1944×944 28 24 384 27.1kg 3500 92W 2000*1000-SFR28
1100*1100-L415-SFR28 1100×1100 1066×1066 1044×1044 28 24 276 15.6kg 3200 66W 1100*1100-SFR28
1200*1200-L415-SFR28 1200×1200 1166×1166 1144×1144 28 24 300 18.6kg 3000 72W 1200*1200-SFR28
1500*1200-L415-SFR28 1500×1200 1466×1166 1444×1144 28 24 342 23.8kg 3000 82W 1500*1200-SFR28
1800*1200-L415-SFR28 1800×1200 1766×1166 1744×1144 28 24 384 29.3kg 3000 92W 1800*1200-SFR28
2100*1200-L415-SFR28 2100×1200 2066×1166 2044×1144 28 24 420 31.2kg 3000 101W 2100*1200-SFR28
2400*1200-L415-SFR28 2400×1200 2366×1166 2344×1144 28 24 462 35.6kg 3000 111W 2400*1200-SFR28
標準型(コーナーラウンド処理仕様)ACアダプター/電源装置(別置付属):フレーム色(アルミシルバー/黒色)
{消費電力39WまではACアダプター仕様/40W以上は電源装置仕様となります。}
屋内用スナップSFR23標準型
標準型
フレーム外寸 メディア寸法 フレーム内寸 厚み LED 重量 照度LUX 消費電力 SFR23図面
標準 壁付
A0 A0G-L2113-SFR23 875×1223 841×1189 829×1177 23 24 174 14.0kg 3500 42W A0-G A0GR
A1 A1G-L2116-SFR23 628×875 594×841 582×829 23 24 96 7.6kg 4000 23W A1-G A1GR
A2 A2G-L2116-SFR23 454×628 420×594 408×582 23 24 48 4.4kg 4000 12W A2-G A2GR
A3 A3G-L1116-SFR23 331×454 297×420 285×408 23 24 24 2.2kg 3500 6W A3-G A3GR
A4 A4G-L1116-SFR23 244×331 210×297 198×285 23 24 12 1.5kg 3500 3W A4-G A4GR
B0 B0G-L2113-SFR23 1064×1490 1030×1456 1018×1444 23 24 216 20.0kg 3000 52W B0-G B0GR
B1 B1G-L2113-SFR23 762×1064 728×1030 716×1018 23 24 150 10.9kg 4000 36W B1-G B1GR
B2 B2G-L2113-SFR23 549×762 515×728 503×716 23 24 72 6.1kg 4000 17W B2-G B2GR
B3 B3G-L1113-SFR23 398×549 364×515 352×503 23 24 36 3.6kg 4000 9W B3-G B3GR
B4 B4G-L1113-SFR23 291×398 257×364 245×352 23 24 18 2.3kg 3500 5W B4-G B4GR
B5 B5G-L1116-SFR23 216×291 182×257 170×245 23 24 9 1.4kg 3500 3W B5-G B5GR
500*500-L2116-SFR23 500×500 466×466 454×454 23 24 54 4.1kg 4000 13W 5050 5050R
600*600-L2116-SFR23 600×600 566×566 554×554 23 24 66 5.3kg 3600 16W 6060 6060R
700*700-L2113-SFR23 700×700 666×666 654×654 23 24 96 6.9kg 4000 23W 7070 7070R
800*800-L2113-SFR23 800×800 766×766 754×754 23 24 108 8.7kg 3500 26W 8080 8080R
900*900-L2113-SFR23 900×900 866×866 854×854 23 24 126 12.5kg 3000 30W 9090 9090R
900*300-L1116-SFR23 900×300 868×268 854×254 23 24 51 4.3kg 3500 12W 9030 9030R
1200*300-L1116-SFR23 1200×300 1168×266 1154×254 23 24 69 5.3kg 3500 17W 1230 1230R
1500*300-L1116-SFR23 1500×300 1468×266 1454×254 23 24 87 6.6kg 3500 21W 1530 1530R
1800*300-L1116-SFR23 1800×300 1768×266 1754×254 23 24 105 7.9kg 3500 25W 1830 1830R
900*400-L1113-SFR23 900×400 868×366 854×354 23 24 63 5.5kg 3000 15W 9040 9040R
1200*400-L1113-SFR23 1200×400 1168×366 1154×354 23 24 87 6.8kg 3000 21W 1240 1240R
1500*400-L1113-SFR23 1500×400 1468×366 1454×354 23 24 108 8.4kg 3000 26W 1540 1540R
1800*400-L1113-SFR23 1800×400 1768×366 1754×354 23 24 132 10.1kg 3000 32W 1840 1840R
1200*800-L2113-SFR23 1200×800 1168×768 1154×754 23 24 174 15.0kg 3500 42W 8012 8012R
1200*900-L2113-SFR23 1200×900 1168×868 1154×854 23 24 174 16.6kg 3000 42W 9012 9012R

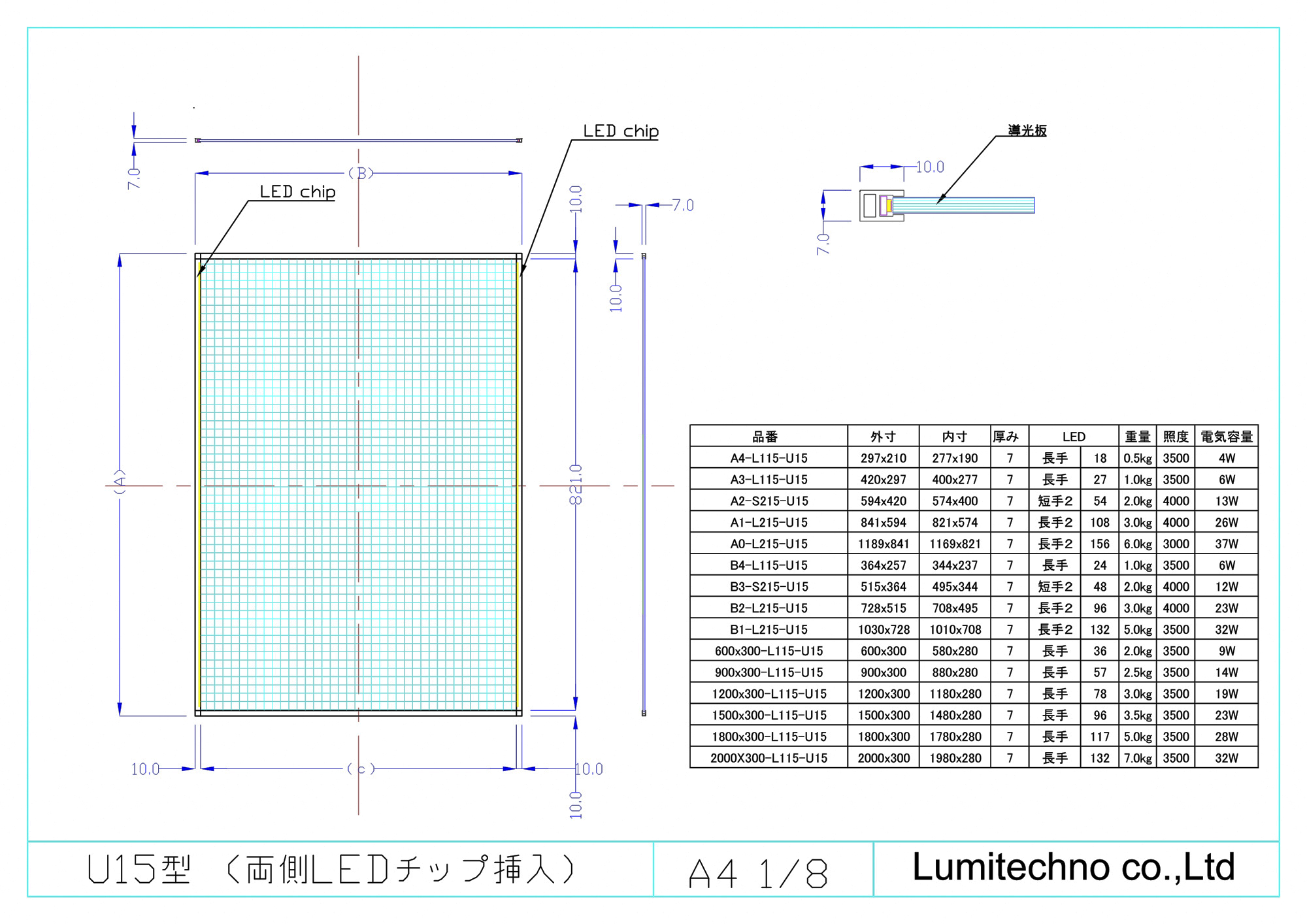

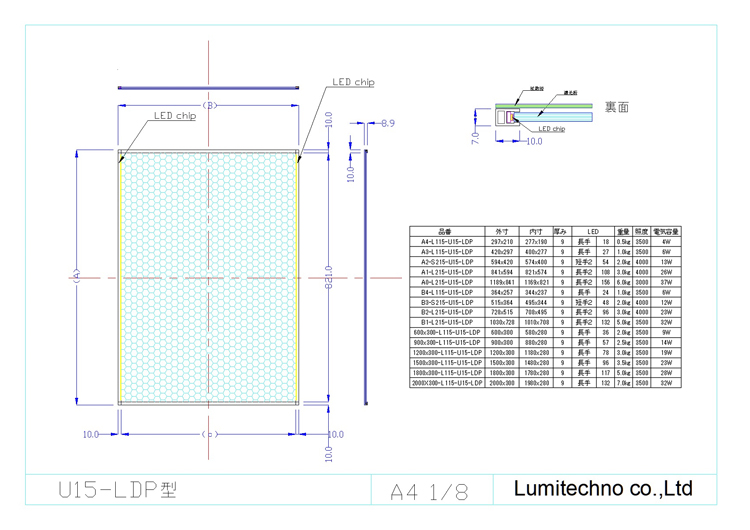

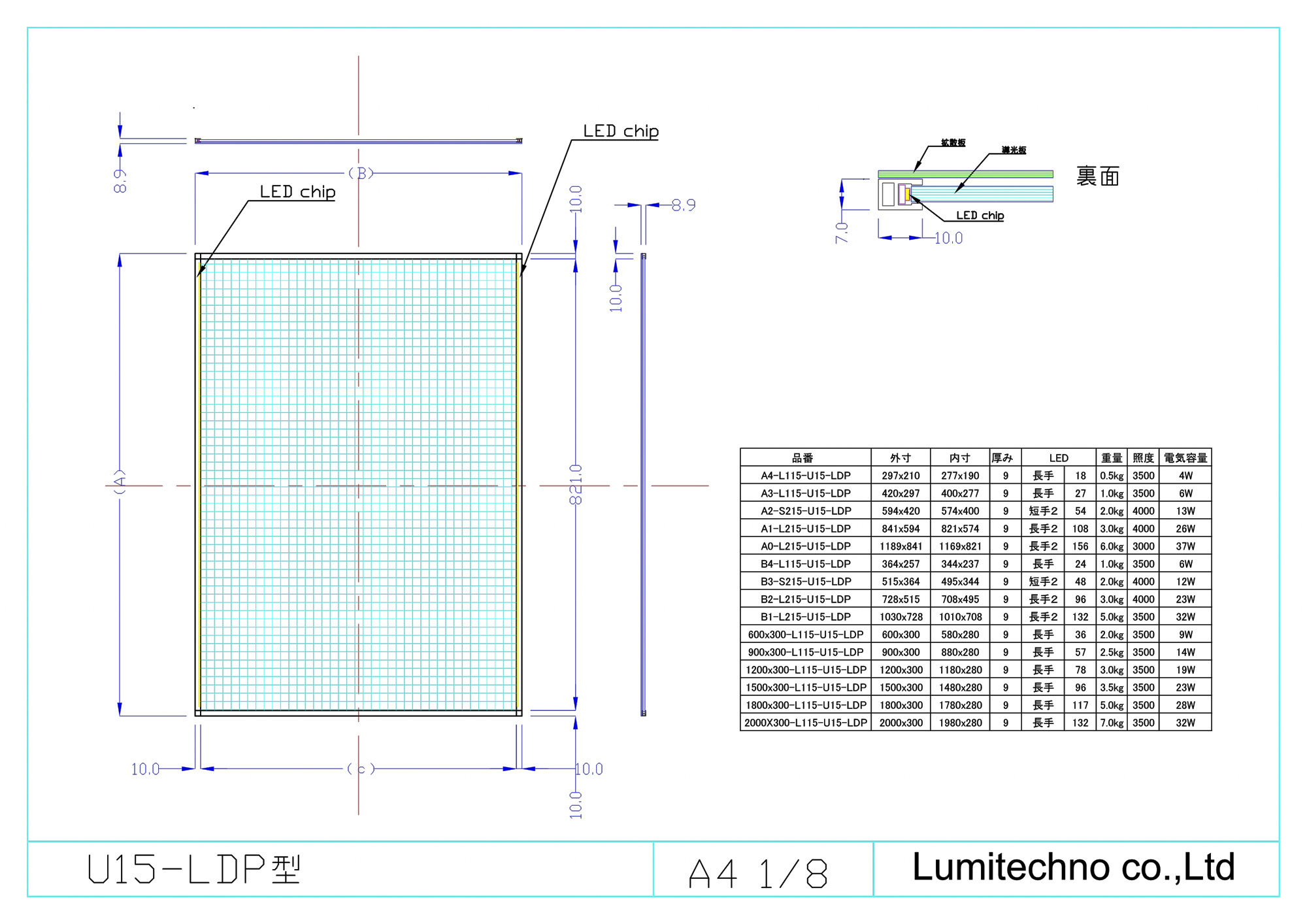

LEDライトモジュール U15型 ACアダプター/電源装置(別置付属):フレーム色(アルミ地肌)
{消費電力39WまではACアダプター仕様/40W以上は電源装置仕様となります。}
モジュール U15型 外寸 光源面寸法 厚み LED Chip 重量 照度LUX 消費電力 図面PDF
U15
A1 A1-L215-U15 841×594 821×574 10 7 108 3.0kg 4000 26W
B2 B2-L215-U15 728×515 708×495 10 7 90 2.3kg 4000 22W
A2 A2-S215-U15 594×420 574×400 10 7 48 1.5kg 4000 12W
B3 B3-S215-U15 515×364 495×344 10 7 42 1.1kg 4000 10W
A3 A3-L115-U15 420×297 400×277 10 7 24 0.7kg 3500 6W
A4 A4-L115-U15 297×210 277×190 10 7 18 0.4kg 3500 4W
1200*800-L215-U15 1200×800 1180×780 10 7 156 5.8kg 3000 37W
1000*700-L215-U15 1000×700 980×680 10 7 126 4.2kg 3500 30W
600*600-L215-U15 600×600 580×580 10 7 72 2.2kg 4000 17W
700*500-L215-U15 700×500 680×480 10 7 90 2.1kg 4300 22W
500*500-L215-U15 500×500 480×480 10 7 60 1.5kg 4500 14W
400*600-S215-U15 400×600 380×580 10 7 48 1.4kg 3600 12W
1800*400-L115-U15 1800×400 1780×380 10 7 117 4.3kg 2700 28W
1500*400-L115-U15 1500×400 1480×380 10 7 96 3.6kg 2700 23W
1200*400-L115-U15 1200×400 1180×380 10 7 78 2.9kg 2700 19W
1800*300-L115-U15 1800×300 1780×280 10 7 117 3.2kg 3500 28W
1500*300-L115-U15 1500×300 1480×280 10 7 96 2.7kg 3500 23W
1200*300-L115-U15 1200×300 1180×280 10 7 78 2.2kg 3500 19W
LEDライトシートU10型  ACアダプター/電源装置(別置付属):フレーム色(アルミ地肌)
LEDライトシートU10型  品番 外 寸 光源面寸法 厚み LED Chip 重量 照度LUX 消費電力 図面PDF
U10
A4 A4-L115-U10 297×210 297×205 5/12 8 18 0.5kg 3500 4W
A3 A3-L115-U10 420×297 420×292 5/12 8 27 1.0kg 3500 6W
B4 B4-L115-U10 364×257 364×252 5/12 8 21 0.7kg 3500 5W
B3 B3-S215-U10 515×364 505×364 5/12 8 42 1.5Kg 4000 10W
900*300-L115-U10 900×300 900×295 5/12 8 57 2.1kg 3500 14W
1200*300-L115-U10 1200×300 1200×295 5/12 8 78 2.8kg 3500 19W
1500*300-L115-U10 1500×300 1500×295 5/12 8 99 3.5kg 3500 24W
900*400-L115-U10 900×400 900×295 5/12 8 57 2.8kg 2700 14W
1200*400-L115-U10 1200×400 1200×395 5/12 8 78 3.7kg 2700 19W
1500*400-L115-U10 1500×400 1500×395 5/12 8 99 4.7kg 2700 24W

LEDライトシートU9型  ACアダプター/電源装置(別置付属):フレーム色(アルミ地肌)
LEDライトシートU9型  品番 フレーム外寸 光源面寸法 厚み LED Chip 重量 照度LUX 消費電力 図面PDF
U9
A4 A4-L115-U9 297×210 292×205 1/12 7 18 0.4kg 3500 4W
A3 A3-L115-U9 420×297 420×292 1/12 7 27 0.8kg 3500 6W
B4 B4-L115-U9 364×257 364×252 1/12 7 21 0.6kg 3500 5W
B3 B3-S215-U9 515×364 505×364 1/12 7 42 1.2kg 3500 10W
900*300-L115-U9 900×300 900×295 1/12 7 57 1.8kg 3500 14W
1200*300-L115-U9 1200×300 1200×295 1/12 7 78 2.3kg 3500 19W
1500*300-L115-U9 1500×300 1500×295 1/12 7 99 2.9kg 3500 24W
900*400-L115-U9 900×400 900×395 1/12 7 57 2.3kg 2700 14W
1200*400-L115-U9 1200×400 1200×395 1/12 7 78 3.1kg 2700 19W
1500*400-L115-U9 1500×400 1500×395 1/12 7 99 3.9kg 2700 24W

直流電源装置&ACアダプター(直流電源装置及びACアダプターは通気の良い場所に設置してください)
メーカー
品 番 種 類 入力電圧 出力
電圧
出力
電流
出力
電力
外 寸 入力側 出力側防水性能図面
UNIFIVE UI318-12 ACアダプター AC90~264 DC12V 1.5A 18W 68.2×49.8×26.3 2Pメガネ DCプラグ 非防水 1.5A
UNIFIVE UIA336-12 ACアダプター AC90~264 DC12V 3.0A 36W 95.9×43.8×28.5 2Pメガネ DCプラグ 非防水 3A
UNIFIVE UEC360-1250 ACアダプター AC90~264 DC12V 5.0A 60W 113.5×54×36.3 3Pメガネ DCプラグ 非防水 5A
Ds-Plus ADP-30WFP ACアダプター AC100~240 DC12V 2.0A 25W 174.6×24.6×16.8 リード線 リード線 非防水 2A
MEANWELL LPF60-12 電源装置 AC90~305 DC12V 5.0A 60W 162.5×43×32 コード コード IP67 LPF60
MEANWELL PLC60-12 電源装置 AC90~295 DC12V 5.0A 60W 181.5×62×35 端子台E付 端子台 IP67 PLC60
MEANWELL XLG75-12A 電源装置 AC100~305 DC12V 5.0A 60W 140×63×32 コードE付 コード IP67 XLG75
MEANWELL XLG100-12A 電源装置 AC100~305 DC12V 8.0A 96W 140×63×32 コードE付 コード IP67 XLG100
MEANWELL XLG150-12A 電源装置 AC100~305 DC12V 12.5A 150W 180×63×35.5 コードE付 コード IP67 XLG150

お電話でのお問い合わせ

(075)706 5910

受付時間 平日8:30~17:30

お問い合わせフォーム

お問い合わせ

24時間受付中
