LEDライトパネル,導光板LEDパネル


                              Lumitechno co.,Ltd
LEDライトパネルのPDFカタログ  (https://lumitechno.co.jp/catalog/led-panel.pdf)

 LEDライトパネル(LED Light Panel)


LEDライトパネルはLED光源を導光板の側面から照射して、板面を均一に明るく 光らすライトパネルです。
弊社のLEDライトパネルは
板面の輝度均一度を80%以上に設計した導光板を使用した品質重視なLEDライトパネルです。

弊社のLEDライトパネルは板面輝度の均一度から、大手製造メーカー様で、目視検査や画像検査などの光源として採用いただいております。

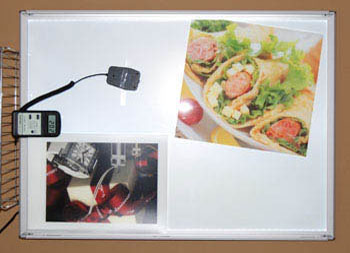

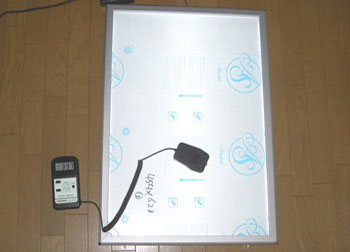

LEDライトパネルの板面平均照度は3500Lux以上の明るいLEDパネルです。LEDチップの寿命は50,000時間。

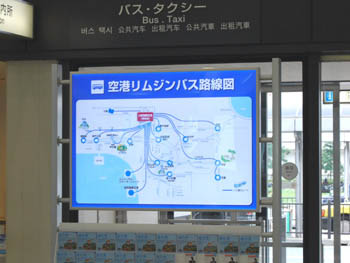

LEDライトパネルB0G 伊丹空港案内パネル
伊丹空港リムジンバス案内板(B0Gスナップ型)  LEDライトパネルA3G (アルミシルバー)
  LEDライトパネル 600x600-L2116-SFR23
LEDライトパネル 置スタンドA4 LEDライトパネル600×600京都あじびる案内写真
 LEDライトパネル 埋込 テナントビル案内パネル  LEDパネル 円柱看板
LEDライトパネル特注1375mm×1365mm(神田)  名古屋東急in LEDライトモジュールR面


LEDライトパネルSFR23型図面  LEDライトモジュール8T 4S8型図面

 お見積の依頼はこちらへ                  製品のお問い合せ

  LEDチップの色温度は6000K:白色、5000K:昼白色 、3000K:電球色を用意しております。共にRa82以上。

弊社のLEDライトパネルは安心してご使用いただけるように、全ての製品にシリアル番号を付加して、全数製品検査時に板面の照度・電気容量・電流値などのデーターを保管しております。データーが必要な場合にはお問い合わせください。

弊社の開閉型LEDライトパネルは上下・左右に並べて壁面に設置しても、前面よりメディア交換が出来ますので、
飲食店やフードコートなどのメニュー写真などに最適です。

壁面取付にて使用される場合は取付穴がある裏面配線用をご使用ください。壁面取付が簡単です。
目視検査、画像検査等で使用される場合は、前面のトーメイアクリルを拡散板に交換したタイプをご使用ください。
 弊社のLEDライトパネルはメディアの交換が簡単な前面4方開閉式の片面用・両面用のスナップ型。
導光板にLEDチップを入れたフレームだけの光源使用としてのモジュール型。
屋外で使用出来る防水仕様のカギ付き扉式の屋外防水型などを販売しております。
LEDライトパネルの製作可能サイズは最小200mm×200mm〜最大外寸1,200mm×2,400mmまでです。
尚、ライトシート型に付きましては、100mm×100mmまで製作可能です。
LEDパネル 柱巻 看板
LEDライトシート 515*315-L1113-LS8(3600Lux)  LEDライトパネル R=610 W=800 H=1200
LEDパネル LEDパネル 吊り看板 両面
LEDライトモジュール10T-LDP型
ショーケースの商品照明用
LEDライトパネル両面吊式


       LEDライトパネル仕様寸法図面  PDF図面

       電源配線の出し口は変更出来ます。指定場所をご注文時にご指示下さい。
       照度(LUX)は板面の明るさです。色温度6000Kでの計測照度となります。
標準型(コーナーラウンド処理仕様)  ACアダプター別置付
屋内用スナップSFR23標準型
見付幅23mm厚24mm
フレーム外寸 メディア寸法 フレーム内寸
LED
照度 消費
電力
SFR23図面
LUX 標準 壁付
A0 A0G-L2113-SFR23 875×1223 841×1189 829×1177 23 24 174 14.0kg 3500 42W A0-G A0GR
A1 A1G-L2116-SFR23 628×875 594×841 582×829 23 24 96 7.6kg 4000 23W A1-G A1GR
A2 A2G-L2116-SFR23 454×628 420×594 408×582 23 24 48 4.4kg 4000 12W A2-G A2GR
A3 A3G-L1116-SFR23 331×454 297×420 285×408 23 24 24 2.2kg 3500 6W A3-G A3GR
A4 A4G-L1116-SFR23 244×331 210×297 198×285 23 24 12 1.5kg 3500 3W A4-G A4GR
B0 B0G-L2113-SFR23 1064×1490 1030×1456 1018×1444 23 24 216 20.0kg 3000 52W B0-G B0GR
B1 B1G-L2113-SFR23 762×1064 728×1030 716×1018 23 24 150 10.9kg 4000 36W B1-G B1GR
B2 B2G-L2113-SFR23 549×762 515×728 503×716 23 24 72 6.1kg 4000 17W B2-G B2GR
B3 B3G-L1113-SFR23 398×549 364×515 352×503 23 24 36 3.6kg 4000 9W B3-G B3GR
B4 B4G-L1113-SFR23 291×398 257×364 245×352 23 24 18 2.3kg 3500 5W B4-G B4GR
B5 B5G-L1116-SFR23 216×291 182×257 170×245 23 24 12 1.4kg 3500 3W B5-G B5GR
   500*500-L2116-SFR23 500×500 466×466 454×454 23 24 54 4.1kg 4000 13W 5050 5050R
   600*600-L2116-SFR23 600×600 566×566 554×554 23 24 66 5.3kg 3600 16W 6060 6060R
   700*700-L2113-SFR23 700×700 666×666 654×654 23 24  96 6.9kg 4000 23W 7070 7070R
   800*800-L2113-SFR23 800×800 766×766 754×754 23 24  108 8.7kg 3500 26W 8080 8080R
   900*900-L2113-SFR23 900×900 866×866 854×854 23 24  126 12.5kg 3000 30W 9090 9090R
  900*300-L1116-SFR23 900×300 868×266 854×254 23 24 51 4.3kg 3500 12W 9030 9030R
  1200*300-L1116-SFR23 1200×300 1168×266 1154×254 23 24 69 5.3kg 3500 17W 1230 1230R
  1500*300-L1116-SFR23 1500×300 1468×266 1454×254 23 24 87 6.6kg 3500 21W 1530 1530R
  1800*300-L1116-SFR23 1800×300 1768×266 1754×254 23 24 105 7.9kg 3500 25W 1830 1830R
  900*400-L1113-SFR23 900×400 868×366 854×354 23 24 63 5.5kg 3000 15W 9040  9040R
  1200*400-L1113-SFR23 1200×400 1168×366 1154×354 23 24 87 6.8kg 3000 21W 1240 1240R
  1500*400-L1113-SFR23 1500×400 1468×366 1454×354 23 24 108 8.4kg 3000 26W 1540 1540R
  1800*400-L1113-SFR23 1800×400 1768×366 1754×354 23 24 132 10.1kg 3000 32W 1840 1840R
  1200*800-L2113-SFR23 1200×800 1168×768 1154×754 23 24 174 15.0kg 3500 42W 8012 8012R
  1200*900-L2113-SFR23 1200×900 1168×868 1154×854 23 24 174 16.6kg 3000 42W 9012 9012R
  1800*900-L2113-SFR23 1800×900 1768×868 1754×854 23 24 264 24.8kg 3000 63W 9018 9018R
大型用(コーナーラウンド処理仕様)  ACアダプター別置付
屋内用スナップSFR28大型用
幅28mm厚み24mm

フレーム外寸 メディア寸法 フレーム内寸 LED
照度 消費
電力
SFR28図面
Lux SFR28
A2 A2G-L2116-SFR28 454×628 420×594 398×572 28 24 48 5.0kg 4000 12W A2G-SFR28
A1 A1G-L2116-SFR28 628×875 594×841 572×819 28 24 96 8.5kg 4000 23W A1G-SFR28
 A0 A0G-L2113-SFR28 875×1223 841×1189 819×1167 28 24 174 15.2kg  3500 42W A0G-SFR28
B2 B2G-L2113-SFR28 549×762 515×728 493×706 28 24 72 6.1kg  4000 17W B2G-SFR28
B1 B1G-L2113-SFR28 762×1064 728×1030 706×1008 28 24 150 10.9kg  4000 36W B1G-SFR28
B0 B0G-L2113-SFR28 1064×1490 1030×1456 1008×1434 28 24 216 23.5kg  3000 52W B0G-SFR28
  1800*900-L2113-SFR28 1800×900 1766×866 1744×844 28 24 264  24.4kg 3000 63W 1800*900-SFR28
  1000*1000-L2113-SFR28 1000×1000 966×966 944×944 28 24 144  12.9kg 2600 35W 1000*1000-SFR28
  1800*1000-L2113-SFR28 1800×1000 1766×966 1744×944 28 24 264  24.4kg 2600 63W 1800*1000-SFR28
  2000*1000-L2113-SFR28 2000×1000 1966×966 1944×944 28 24 294  27.1kg 2600 71W 2000*1000-SFR28
  1100*1100-L2113-SFR28 1100×1100 1066×1066 1044×1044 28 24 156  15.6kg 2400 37W 1100*1100-SFR28
  1200*1200-L2113-SFR28 1200×1200 1166×1166 1144×1144 28 24 174  18.6kg 2100 42W 1200*1200-SFR28
  1500*1200-L2113-SFR28 1500×1200 1466×1166 1444×1144 28 24 216  23.8kg 2100 52W 1500*1200-SFR28
  1800*1200-L2113-SFR28 1800×1200 1766×1166 1744×1144 28 24 264  29.3kg 2100 63W 1800*1200-SFR28
  2100*1200-L2113-SFR28 2100×1200 2066×1166 2044×1144 28 24 306  31.2kg 2100 73W 2100*1200-SFR28
  2400*1200-L2113-SFR28 2400×1200 2366×1166 2344×1144 28 24 354  35.6kg 2100 85W 2400*1200-SFR28
ACアダプター内蔵式(コーナーラウンド処理仕様) 屋外防水型(縦使用・横使用)
屋外用防水型SF55 フレーム外寸 メディア寸法 フレーム内寸
LED
照度 消費
電力
SF55型図面
Lux 縦用 横用
A0 A0G-L2113-SF55 916×1264 841×1189 810×1158 53 45 174 21.2kg 3500 42W A0GH A0GW
A1 A1G-L2116-SF55 669×916 594×841 563×810 53 45 108 12.9kg 4000 26W A1GH A1GW
A2 A2G-L2116-SF55 495×669 420×594 389×563 53 45 48 9.4kg 4000 12W A2GH A2GW
B0 B0G-L2113-SF55 1105×1531 1030×1456 999×1425 53 45 216 29.1kg 3000 52W B0GH B0GW
B1 B1G-L2113-SF55 803×1105 728×1030 697×999 53 45 150 17.2kg 4000 36W B1GH B1GW
B2  B2G-L2113-SF55 590×803 515×728 484×697 53 45 72 13.1kg 4000 17W B2GH B2GW
  600*600-L2116-SF55 600×600 535×535 494×494 53 45 60 8.8kg 3600 14W  600×600
  700*700-L2116-SF55 700×700 635×635 594×594 53 45 72 10.7kg 3200 17W 700×700
  800*800-L2116-SF55 800×800 735×735 694×694 53 45 84 13.2kg 3500 24W 800×800
  900*900-L2113-SF55 900×900 835×835 794×794 53 45 120 15.8kg 3000  29W 900×900
  1000*1000-L2113-SF55 1000×1000 935×935 894×894 53 45 132 19.2kg 2600  32W 1000×1000
ACアダプター内蔵可能型 アルミ鏡面(クローム)仕上げ
 屋内用スナップLF31H
クローム(アルミ鏡面)
フレーム外寸 メディア寸法 フレーム内寸 LED
照度 消費
電力
LF31H図面
Lux 標準 壁付
A0 A0G-L2113-LF31H 871×1219 852×1200 829×1177 21 30 174 15.3kg 3500 42W A0G-31 A0G-31R
A1 A1G-L2116-LF31H 624×871 603×852 582×829 21 30 96 8.3kg 4000 23W A1G-31 A1G-31R
A2 A2G-L2116-LF31H 450×624 431×605 408×582 21 30 48 5.0kg 4000 12W A2G-31 A2G-31R
A3 A3G-L1116-LF31H 327×450 308×431 285×408 21 30 24 3.2kg 3500 6W A3G-31 A3G-31R
A4 A4G-L1116-LF31H 240×327 221×308 198×285 21 30 12 2.1kg 3500 3W A4G-31 A4G-31R
B0 B0G-L2113-LF31H 1060×1486 1041×1467 1018×1444 21 30 216 24.2kg 3000 52W B0G-31 B0G-31R
B1 B1G-L2113-LF31H 758×1060 739×1041  716×1018 21 30 150 11.9kg 4000 36W B1G-31 B1G-31R
B2 B2G-L2113-LF31H 545×758 526×739 503×716  21 30 72 6.6kg 4000 17W B2G-31 B2G-31R
B3 B3G-L1113-LF31H 394×545 375×526 352×503 21 30 36 4.3kg 4000 9W B3G-31 B3G-31R
B4 B4G-L1113-LF31H  287×394 268×375 245×352 21 30 18 2.7kg 3500 5W B4G-31 B4G-31R
B5 B5G-L1116-LF31H 212×287 193×268 170×245 21 30 12 1.9kg 3500 3W B5G-31 B5G-31R
ACアダプター内蔵型 (コーナーラウンド処理仕様)
屋内用スナップLF34HR
フレーム外寸 メディア寸法 フレーム内寸 LED
照度 消費
電力
LF34HR図面
Lux 標準 壁付
A0 A0G-L2116-LF34HR 871×1219 841×1189 829×1177 21 34 174 15.5kg 3000 42W A0G-34 A0G-34R
A1 A1G-L2116-LF34HR 624×871 594×841 582×829 21 34 96 8.4kg 4300 23W A1G-34 A1G-34R
A2 A2G-L2116-LF34HR 450×624 420×594 408×582 21 34 48 5.1kg 4300 12W A2G-34 A2G-34R
A3 A3G-L1116-LF34HR 327×450 297×420 285×408 21 34 24 3.2kg 3300 6W A3G-34 A3G-34R
B1 B1G-L2113-LF34HR 758×1060 728×1030 716×1018 21 34 150 12.0kg 4000 36W B1G-34 B1G-34R
B2 B2G-L2113-LF34HR 545×758 515×728 503×716 21 34 72 6.7kg 4000 17W B2G-34 B2G-34R
B3 B3G-L1113-LF34HR 394×545 364×515 352×503 21 34 36 4.4kg 4000 9W B3G-34 B3G-34R
両面型 (コーナーラウンド処理仕様) ACアダプター内蔵可能式
屋内用両面スナップ型
DFR50
 フレーム外寸 メディア寸法 フレーム内寸 厚み  LED
照度 消費
電力
DFR50図面
Lux DFR50
A1 A1G-L2116-DFR50 628×875 594×841 582×829 23 50 192 13.9kg  4000 46W A1G-DFR
A2 A2G-L2116-DFR50 454×628 420×594  408×582 23 50 96 7.9kg  4000 23W A2G-DFR
A3 A3G-L1116-DFR50 331×454 297×420 285×408 23 50 48 4.7kg  3500 12W A3G-DFR
A4 A4G-L1116-DFR50 244×331 210×297 198×285 23 50 24 30kg  3500 6W A4G-DFR
B1 B1G-L2113-DFR50 762×1064 728×1030  716×1018 23 50 300 19.9kg  4000 72W B1G-DFR
B2 B2G-L2113-DFR50 549×762 515×728 503×716 23 50 144 11kg  4000 35W B2G-DFR
B3 B3G-L2113-DFR50 398×549 364×515 352×503 23 50 72 6.4kg  4000 17W B3G-DFR
B4 B4G-L2113-DFR50 291×398 257×364 245×352 23 50 36 3.9kg  3500 9W B4G-DFR
ACアダプター内蔵可能型 大型用幅広フレーム型
屋内用スナップSF35型
大型フレーム
フレーム外寸 メディア寸法 フレーム内寸 LED
Chip

照度 消費
電力
SF35図面
Lux 標準 壁付
  1200*800-L2113-SF35 1200×800 1163×763 1130×730 35 42 174 15.1kg 3500 42W 812-35 812-35R
   1200*900-L2113-SF35 1200×900 1163×863 1130×830 35 42 174 16.7kg 3000 42W 912-35 912-35R
   1800*900-L2113-SF35 1800×1800 1763×863 1730×830 35 42 264 25.0kg 3000 63W 918-35 918-35R
   2400*900-L2113-SF35 900×900 2363×863 2330×830 35 42 354 32.5kg 3000 85W 924-35 924-35R
   1000*1000-L2113-SF35 1000×1000 963×963 930×930 35 42 144 15.6kg 2600 35W 11-35 11-35R
   1500*1000-L2113-SF35 1500×1000 1463×963 1430×930 35 42 222 22.7kg 2600 53W 115-35 115-35R
   2000*1000-L2113-SF35 2000×1000 1963×963 1930×930 35 42 294 30.1kg 2600 71W 120-35 120-35R
   1200*1200-L2113-SF35 1200×1200 1163×1163 1130×1130 35 42 174 21.5kg 2100 42W 1212-35 1212-35R
   1800*1200-L2113-SF35 1800×1200 1763×1163 1730×1130 35 42 264 32.1kg 2100 63W 1218-35 1218-35R
   2400*1200-L2113-SF35 2400×1200 2363×1163 2330×1130 35 42 354 41.8kg 2100 85W 1224-35 1224-35R
モジュール8T フレーム外寸   フレーム内寸 LED
Chip

照度 消費
電力
PDF図面
Lux 4S8
A1 A1-L2116-4S8 841×594   814×567  13.5 8 96 3.9kg 4000 23W A1-4S
B2 B2-L2113-4S8 728×515   701×488 13.5 8 72 3.2kg 4000 17W B2-4S
A2 A2-L2116-4S8 594×420   567×393 13.5 8 48 2.0kg 4000 12W A2-4S
B3 B3-L1113-4S8 515×364   488×337 13.5 8 36 1.5kg 4000 9W B3-4s
A3 A3-L1116-4S8 420×297    393×270 13.5 8 24 1.1kg 3300 6W A3-4S
A4 A4-L1116-4S8 297×210    270×183 13.5 8 8 0.6kg 3500 2W A4-4S
   1800*1000-L2113-4S8 1800×1000   1773×973 13.5 8 264 14.5kg 2600 63W 1800*1000-4S8
   1200*800-L2113-4S8 1200×800   1173×773 13.5 8 174 7.8kg 3500 42W 1200*800-4S8
   1000*700-L2113-4S8 1000×700   973×973 13.5 8 144 5.8kg 4000 35W 1000*700-4S8
   600*600-L2116-4S8 600×600   573×573 13.5 8 66 3.1kg 3600 16W 600*600-4S8
   700*500-L2116-4S8 700×500   673×473 13.5 8 78 3.0kg 4000 19W 700*500-4S8
   500*500-L2116-4S8 500×500   473×473 13.5 8 54 2.2kg 4000 13W 500*500-4S8
   400*600-L2116-4S8 400×600   373×573 13.5 8 42 2.1kg 3600 10W 400*600-4S8
   2400*400-L1113-4S8 2400×400   2373×373 13.5 8 177   3000 42W 2400*400-4S8
    2100*400-L1113-4S8 2100×400   2073×373 13.5 8 153   3000  37W 2100*400-4S8
    1800*400-L1113-4S8 1800×400    1773×373 13.5 8 132   3000  32W 1800*400-4S8
    1500*400-L1113-4S8 1500×400    1473×373 13.5 8 108   3000  26W 1500*400-4S8
    1200*400-L1113-4S8 1200×400    1173×373 13.5 8 87   3000  21W 1200*400-4S8
    2400*300-L1116-4S8 2400×300    2373×273 13.5 8 141   3500  34W 2400*300-4S8
    2100*300-L1116-4S8 2100×300    2073×273 13.5 8 123   3500  30W 2100*300-4S8
    1800*300-L1116-4S8 1800×300    1773×273 13.5 8 105   3500  25W 1800*300-4S8
   1500*300-L1116-4S8 1500×300   1473×273 13.5 8 87 3.8kg 3500 21W 1500*300-4S8
   1200*300-L1116-4S8 1200×300   11733×273 13.5 8 69 3.1kg 3500 17W 1200*300-4S8
モジュール10T フレーム外寸   フレーム内寸 LED
Chip

照度 消費
電力
PDF図面
Lux 4S10-LDP
   1800*1000-L2113-4S10-LDP 1800×1000   1773×973 13.5 10 264 14.5kg 2600 63W 1800*1000-4S10
   1200*800-L2113-4S10-LDP 1200×800   1173×773 13.5 10 174 7.8kg 3500 42W 1200*800-4S10
   1000*700-L2113-4S10-LDP 1000×700   973×673 13.5 10 144 5.8kg 4000 35W 1000*700-4S10
   600*600-L2116-4S10-LDP 600×600   573×573 13.5 10 66 3.1kg 3600 16W 600*600-4S10
   700*500-L2116-4S10-LDP 700×500   673×473 13.5 10 78 3.0kg 4000 19W 700*500-4S10
   500*500-L2116-4S10-LDP 500×500   473×473 13.5 10 54 2.2kg 4000 13W 500*500-4S10
   400*600-L2116-4S10-LDP 400×600   373×573 13.5 10 42 2.1kg 3600 10W 400*600-4S10
   1500*300-L1116-4S10-LDP 1500×300   1473×273 13.5 10 87 3.8kg 3500 21W 1500*300-4S10
   1200*300-L1116-4S10-LDP 1200×300   1173×273 13.5 10 69 3.1kg 3500 17W 1200*300-4S10
モジュール8T両面 フレーム外寸   フレーム内寸 LED
Chip

照度 消費
電力
PDF図面
Lux 4D8
A4 A4-L1116-4D8  297×210   270×183 13.5 8 12 0.7kg  2400 3W A4-4D8
A3 A3-L1116-4D8 420×297 393×270 13.5 8 24 1.3kg 2400 6W A3-4D8
A2 A2-L2116-4D8 594×420 567×393 13.5 8 48 2.2kg 2400 12W A2-4D8
A1 A1-L2116-4D8 841×594 814×567 13.5 8 96 4.2kg 2400 23W A1-4D8
B3 B3-L1113-4D8  515×364   488×337 13.5 8  36  1.7kg 2500 9W B3-4D8
B2 B2-L2113-4D8 728×515   701×488 13.5  8  72  3.2kg 2500 17W B2-4D8
LEDライトシート型      <フレーム幅13.5mm厚み8mm>
LEDライトシート品番 外寸   内寸 LED
照度 消費
電力
PDF図面
Lux LS8
A4 A4-L1116-LS8 297×210   283×210 13.5 8 12 0.7kg 3500 3W A4-LS8
A3 A3-L1116-LS8 420×297   420×283 13.5 8 24 1.1kg 3500 6W A3-LS8
B4 B4-L1113-LS8 364×257   350×257 13.5 8 18 0.9kg 3500 4W B4-LS8
B3 B3-L1113-LS8 515×364   515×350 13.5 8 36 1.6kg 3500 9W B3-LS8
  900*300-L1116-LS8 900×300   900×286 13.5 8 51 2.2kg 3500 12W 900*300-LS8
  1200*300-L1116-LS8 1200×300   1200×286 13.5 8 69 2.8kg 3500 17W 1200*300-LS8
  1500*300-L1116-LS8 1500×300   1500×286 13.5 8 87  3.4kg 3500 21W 1500*300-LS8
  900*400-L1113-LS8 900×400   900×386 13.5 8 66 2.9kg 3000 16W 900*400-LS8
  1200*400-L1113-LS8 1200×400   1200×386 13.5 8 87 3.7kg 3000 21W 1200*400-LS8
  1500*400-L1113-LS8 1500×400   1500×386 13.5 8 111 4.5kg 3000 27W 1500*400-LS8
LEDライトパネルの図面 モジュール スナップ片面型(断面) DFR50 屋外用縦型
4S断面 SFR23 SFR28 LF31H  LF34HR SF35 屋外用横型

*電源配線の出し方に付きまして、ご指示の場所への変更が可能です。
   (但し都度製作となりますので、納期は2週間以内となります。)
*LEDライトパネルを検査用などで使用される場合は拡散板仕様がベストです。
  (現在大手機器製造メーカーなどで、使用していただいております。)

*LED chip:白色6000K・昼白色5000K:電球色3000K:Ra82以上 (ソウル半導体)
       色温度5000K/3000Kのチップは13.3mmピッチの一手となります。

      13.3mmチップ使用により一部の製品の電気容量と輝度がUPいたします。
  • 製作可能サイズ:200mm×200mm〜1200mm×2400mm
  • 輝度UP型):5000Lux〜10000Lux以上
  • LED-chipの色温度と種類:標準白色6000K・電球色3000K・昼白色5000K・RGBカラー
*LEDライトパネルの納期
  • 通常在庫品:受註後3営業日以内に出荷
  • 在庫品以外:納期2週間程度
       お見積り依頼はこちらへ    製品のお問い合せ    LEDライトパネル&ELシートの特価販売中 ご注文はこちらへ    LEDライトパネルの価格表

LEDチップの色温度は大変に重要な要素で,看板などに使用した場合に看板の文字を美しくシャープに見せるためには標準白色の6000K(ケルビン)が最適です。
 化粧品や写真パネルなどのように肌色を自然に見せるためには昼白色5000Kが最適で、色鮮やかに、美しく、より自然に見えます。
 和食のお店や住宅照明のように、暖かい安らぎの雰囲気を創るためには、色温度3000Kの電球色が最適です。落ち着いた、心地よい雰囲気となります。

白色LEDチップは6000kの白色・5000Kの昼白色・3000Kの電球色を用意しておりますので、全てのライトパネルに色温度を指定したライトパネルが製作可能です。
弊社のLEDライトパネルのメディアに透明フイルムなどを使用される場合には、導光板の盤面輝度均一制御用のDotパターンが模様のように見えることが有りますので、導光板の上に乳半拡散板を入れたコルトンフイルム用のLEDライトパネルの製作もしております。
LEDライトパネルを目視検査などで使用される場合には前面のトーメイアクリル板を乳半拡散板に交換した検査用タイプやLEDチップの挿入を多くした高輝度型なども製作しております。
全ての仕様に置きまして1台から製作しております。


  ELシート(EL Sheet)
ELシートは薄い(0.6mm程度)シート状で、全体に均一輝度を持つ光源。
弊社のELシートは、高輝度:300カンデラ(1000Lux)の明るさがあります。、輝度が均一なELシートの特性を生かした検査用途などに最適な光源です。
 ELシートのカタログPDFダウンロード      https://www.lumitechno.co.jp/catalog/el-sheet.pdf

 ELシート  ELシート 曲げ点灯
 薄くて軽い商品 (厚み約0.5mm程度)  300カンデラ 液晶テレビ程度の明るさ
輝度半減寿命平均
 3000〜3500時間
EL(エレクトロルミネセンス)electroluminescenceとは・・・・・・

物質がエネルギーにより励起され起こるルミネセンス(発光)現象の一つで、半導体などに電圧を加えて起きるもののこと。

 蛍光体物質が励起源から受け取ったエネルギーを発光して放出することをルミネセンスといい、励起源の種類から、電界により励起するものをエレクトロルミネセンス(EL)と言います。
 ELは発光原理から注入型ELと真性ELに分類され、真性ELのことをELと呼び。注入型EL(分散型EL)は、発光ダイオードなどである。真性EL(薄膜型EL)は、電界により加速した電子が半導体内で発光中心に衝突、発光中心を励起されて発光する。
薄膜EL素子は、厚さ0.3mm程度の発光板の面上で、均一・広範枯にわたる発光が可能な点が特徴である。

(LED(Light Emitting Diode)発光ダイオード
LED(発光ダイオード)は従来の光源に比べて小型で長寿命、かつ電気エネルギーが光エネルギーへと直接変換するため、電気効率の高いランプです。 発光ダイオード(はっこうダイオード)は、順方向に電圧を加えた際に発光する半導体素子のことである。
LED (エルイーディー:Light Emitting Diode) とも呼ばれ、発光原理はエレクトロルミネンス (EL) 効果を利用している。
カンデラとは:光の輝きを表す単位。光度の単位。(1cd)
1カンデラはおよそろうそく一本の輝き。:1cd/uカンデラ≒3.2Lux(ルクス)
に関する物理量には光度、輝度、光束、照度の4つがあります。1気圧における凝固点白金黒体放射
の600000ぶんの1の明るさです。
高輝度300cd/u(カンデラ) ELシート寸法一覧
サイズ 外寸 EL寸法 発光面寸法 電気
容量
厚み ラミ幅 導線幅 図面(PDF)
A6 113×156 103×146 95×138 2.5W 0.6mm 5mm 3mm
A5 156×218 146×208 138×200 5W 0.6mm 5mm 3mm
A4 220×307 210×297 200×287 10W 0.6mm 5mm 3mm
A3 317×440 301×424 287×410 20W 0.6mm 8mm 5mm
※ご注文やお問い合わせにつきましては、下記の見積依頼・お問い合わせ・弊社SHOPサイトをご利用下さい。
     製品のお問い合せ   製品のお問い合せ   ご注文はこちらへ LEDライトパネル&ELシートの特価販売中


  Led light-panelEL.Sheet

〒606-8241 京都市左京区田中西高原町3ー4
          有限会社ルミテクノ

   Tel 075-706-5910 Fax 075-706-5911
   Email:info-sheet@lumitechno.co.jp

      SSLとは?
