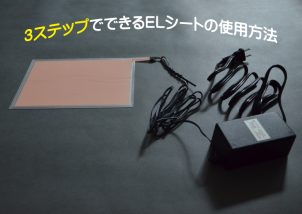

わずか3ステップでできるELシートの使用方法

ELシートの使用方法

弊社で販売する高輝度無機ELシートは低輝度のものとは違い300カンデラ(板面照度約1000Lux)の明るいELシートです。

厚さがわずか1mm以下のシート状光源は非常に軽量であり、軽く曲げても発光する面発光の光源です。

特徴として、

  • 発光面の均一輝度100%の(発光面に全く光のムラがない)光源
  • シート状なので誰でも簡単に曲げることができる
  • 薄く軽い
  • 紫外線を放出しない
  • 動作環境は-30℃から60℃

と、柔軟な光源でもあります。

今回はこのELシートの使用方法についてご紹介いたします。

ELシートの構成部品

      • ELシート(本体)
    ELシート

    消灯時

    ELシート

    発光時

      • 専用インバーター
    EL専用インバーター

    A5専用

    ELシートが発光するためにはこの2点のみが必要となります。

    高輝度無機ELシートが発光するためには200V1000Hzの交流を本体に送る必要があります。

    家庭用コンセントからは100V50/60Hzの交流を出力しますので、200V1000Hzに変換しなければなりません。(専用インバーターの役割)



    使用方法

    ELシートの使用方法は簡単です。

    ELシートの使用方法

    1. シート本体から出るELコネクターとインバーターから出るELコネクターを接続
    2. 専用インバーターのコンセントプラグを規格電源に接続
    3. 専用インバーター側面に設置された点灯スイッチ(|)、または点滅スイッチ(||)を押す

    以上の3つのステップでご使用いただくことができます。

    点灯させる方法は非常に簡単ではありますが、使用上の注意をよくご確認いただき安全にご使用ください。



    使用上の注意と特性

    • 定格電源をお守りください。(AC100V-240V 50/60Hz)
    • 本体のラミネートは防水仕様ではありませんので水が絶対にかからないようにしてください。(結露等も含む)
    • 紫外線でシートのピンク色が劣化すると青い光となりますので紫外線からは避けてください。紫外線が当たる場所での使用は紫外線対策を行ってください。
    • シート本体が発光により熱を持つことはありませんが、インバーターが熱くなる場合がございます。やけどにご注意ください。異常な熱を帯びた場合は販売元へお問い合わせください。
    • シート本体および専用インバーターの分解・改造は事故防止のため厳禁です。
    • 高輝度無機ELシートはかかる電圧の関係から基本的にカットすることができません。ご自身でシートをカットされる場合は十分安全に配慮して行ってください。(高輝度無機ELシートのカット方法)
    • ELシートの半減値達成時間は約3000時間です。3000時間を超えると輝度が半分に低下し、それ以降はゆるやかに輝度が落ちていきます。7000から8000時間に近づくと点滅し、最終的には点灯しなくなります。
    • 調光器を用いて調光することはできません。市販の減光フィルム等をお使いください。



    ELシートの主な使用用途

    曲げても発光するELシートは柱などの円柱に設置しメディアのバックライトとしてご使用いただくことができます。

    薄く軽い光源は壁面への設置も簡単で、紫外線を放出しないことから美術品のバックライトとしてもご使用いただくことができます。

    また、製造や検査の現場では全くムラのない光源として機械の組み込み光源や工業用ミシンの組み込み光源としてご使用いただいております。

    個人様でのご使用でも同様に全くムラのない光源として天体撮影のフラット撮影用の光源や照らし切り絵のバックライト光源としてご使用いただいております。(お客様の使用例)

    有機ELに比べ、安価で柔軟性に長けた無機ELは使いやすく現在でも人気の製品です。



    まとめ

    弊社ではA1サイズの大きなサイズからA6サイズの小さなサイズまで取り揃えております。





【ELシートカタログ】

ほかに類を見ない厚さ1mm以下のシート状の光源、高輝度無機ELシートのカタログです。

  • 「厚さ0.3mm」

  • 「輝度均一度100%」

  • 「紫外線や熱を放出しない」

  • 「軽く曲げても発光する」

  • 「-30℃から60℃までの幅広い動作環境」


在庫品のA1、A3、A4、A5、A6サイズは最短で当日発送もさせていただきます。

まずはカタログを無料ダウンロードしていただきご覧ください!

カタログを無料ダウンロード
