両面発光と拡散板仕様のLEDパネル

両面発光&拡散板仕様LEDパネル

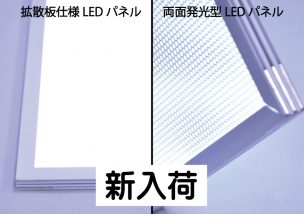

新しくオンラインショップに入荷いたしました両面発光のLEDパネルと拡散板仕様のLEDパネルをご紹介いたします。

今回入荷した製品は

A4サイズ両面発光型LEDライトモジュール(A4-L1116-4D8)

拡散板仕様A4サイズLEDライトモジュール(A4-L1116-4S10-LDP)

の2種類です。

両者共に導光板の4辺が放熱フレームのみに囲まれたフレームレスのLEDパネルです。薄型でフレームレスのLEDライトモジュールは非常に柔軟で様々な使用用途があります。今回はこの2つの製品についてご紹介いたします。

LEDパネルのしくみ

弊社のLEDパネルの製品はすべて導光板方式(エッジライト方式)で発光いたします。

ミリ単位のサイズごとにパターンの違う導光板のモジュール印刷(ドット模様)は板面の均一輝度を80%以上保ちます。導光板方式で点灯するLEDパネルは少ないLEDチップの光で板面が非常に明るく発光いたします。LEDチップの寿命は約50000時間と言われており、導光板方式のLEDパネルは消費電力、寿命、明るさすべてが優れた面光源の製品です。

明るいLEDパネルはコンビニエンスストアや駅構内での導入の実績もございます。

両面発光のLEDパネル

両面発光のLEDパネルは板面の表裏が発光する裏板が無いどちらの板面も発光する仕様です。A4サイズではどちらの板面も均一に明るく2500Lux以上の板面照度があります。

両面発光LEDパネル

両面発光LEDパネル

A4サイズ両面仕様LEDライトモジュール

型番:A4-L1116-4D8

外寸:210mm×297mm×8mm

内寸(発光面):183mm×280mm

重量:0.8kg

消費電力:2W

入力:AC100-240V 50-60Hz(ACアダプター)

DC12V(LEDパネル)

仕様:導光板仕様

使用用途は壁面付けではなく吊下げサインや突き出しサインの光源または既存のそれらのサインの代替光源としてご使用いただくことができます。(吊下げサイン・突出しサインとしてのLEDパネル)

フィルムメディアの光源とされる場合は乳白色のコルトンフィルムまたは乳白色無地のコルトンフィルムを挟んでご使用いただくとドット柄が見えずきれいに発光します。代替光源の場合はコルトンボックスに蛍光灯等の代わりに入れていただくとムラなく発光します。

拡散板仕様のLEDパネル

導光板のモジュール印刷を拡散させる拡散板仕様のLEDパネルです。直接板面を見ていただいてもドット模様は見えることがありません。

拡散板仕様LEDパネル

拡散板仕様LEDパネル

拡散板仕様LEDパネル

拡散板仕様A4サイズLEDライトモジュール

型番:A4-L1116-4S10-LDP

外寸:210mm×297mm×10mm

内寸(発光面):183mm×280mm

重量:0.8kg

消費電力:3W

入力:AC100-240V 50-60Hz(ACアダプター)

DC12V(LEDパネル)

仕様:拡散板仕様

使用用途として透明メディアのバックライト光源のみならず、陳列什器の什器照明、什器光源、機械の組み込み光源、検査用の光源など非常に柔軟性のある面光源です。

拡散板仕様のLEDパネルは検査や研究の現場でも大変需要のある製品です。



まとめ

常時在庫しております2点の製品両面発光型と拡散板仕様は薄型軽量のフレームレス仕様の光源ですので使用用途は多岐にわたります。

導入例・使用例一覧ではLEDパネルとELシートの使用例を写真や文章でご紹介しております。是非ご覧ください。
