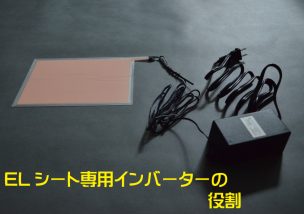

ELシート専用インバーターの役割

今回は高輝度無機ELシートにおけるインバーターの役割としくみをご説明いたします。

高輝度無機ELシートとは(過去のblog)、薄い紙状で発光面が均一輝度を保つシート状の光源です。

本体はシート状で非常に軽く、軽く折り曲げても問題なく発光するため柱などの円柱にも取り付けることのできる柔軟性の高い光源なのでLEDパネルと同様にサインパネルのバックライト光源としてご利用していただくことができます。

高輝度の無機ELシートは200V/1000Hz(電圧/周波数)の交流で発光するため、インバーターによる電気の変換が必須となります。

高輝度で発光する高輝度無機ELシートの発光過程では専用インバーターは重要な役割を担っています。





高輝度無機ELシート発光の過程

高輝度無機ELシートは交流にて駆動し、板面で300カンデラ(約1000Lux)の明るさがあります。

ELシートの発光は、電位をかけたときの瞬間的な発光であり、電位の励起状態から基底状態(電位ゼロ)を連続的な発光とするため交流電圧をかけ、1000Hzの高周波により発光しております。

この高輝度の発光を実現するためにはインバーターの二次側(ELシート側)での電圧200V、周波数1000Hzおよび交流での出力が必要となります。



ELシート専用インバーターの役割

  • 100V/50-60Hzの交流(家庭用・商用電源)
  • 12Vの直流(車のバッテリー)

などの電源をシート発光のために専用インバーターは200V1000Hzの交流に変換してELシートへ電気を送ります。

200V1000Hzの交流(AC電源)でない限り300カンデラの高輝度で発光ができず、直流(DC)ではELシートが発光することはありません。

電圧が低下したり低電圧で電気を送るとELシートはちらつき、本来の役割を果たすことができません。

また、ELシートとインバーターの相性(マッチング)も非常に大切です。相性が良くないインバーターを使用されると故障や事故の原因となる場合がございますのでご注意ください。



ELシート専用インバーターの種類

ELシート専用インバーターには入力がAC(交流)用とDC(直流)用の2種類があります。

前述した通り、どちらのものもELシートを高輝度に発光させるため、インバーターからの出力はAC200V/1000Hzを保たなければなりません

ACインバーター

入力がAC100Vから240V、50/60Hzに対応したインバーターです。二次側が電源プラグになっており、家庭用のコンセントで使用することができます。

240Vでの入力もできますので変圧器を使うことなく海外でも使用していただくことができます。

ELシート専用インバーター(AC)

DCインバーター

入力がDC12V/24Vに対応したインバーターです。二次側がリード線の仕様になっております。接続の際はプラスとマイナスをお間違えのないよう接続してください。

ELシート専用インバーター(DC)



(*入力のAC、DCの選択を間違えてしまうと故障や事故の原因となりますのでご使用の前に必ずご確認ください。)



ELインバーターの劣化

ELシートには輝度半減値達成時間というものがありますが、ELシートの輝度低下の理由のもうひとつにインバーターの出力不足があります。

本来ならAC200V 1000HzをELシートに送り発光するというしくみですが出力がそれ以下であった場合、十分に発光しません。

出力不足ではちらつきがよく見られ、発光にちらつき(高速で点滅するような発光)がみられる場合はインバーターに原因がある可能性が高いです。

このような症状がある場合はすぐにご使用をやめ、インバーターを交換してください。



ELインバーターご使用上の注意

  • 絶対に分解と改造はおやめください。
  • インバーターは発熱する場合がありますのでやけどにご注意ください。また、ひどく発熱した場合にはすぐにご使用を中止し、販売元へご連絡ください。
  • 電気製品ですので結露を含む水気は厳禁です。
  • DCインバーターの入力の際、プラスとマイナスを間違えないようにしてください。



まとめ

弊社で取り扱っておりますELシートは低輝度のELシートとは違い、高輝度無機ELシートといわれる300カンデラ(1000Lux)程度の明るいものです。

ELシートが安全に明るく発光するためには、専用インバーターによる出力は必要不可欠です。マッチング(相性)の関係から弊社のELシートには専用のインバーターをお使いいただくようお願いいたします。
