超薄型透明LEDパネル

超薄型の導光板式LEDライトパネル、LEDライトモジュールの少し変わった使用方法をご紹介いたします。

今回ご紹介するのは3mmの導光板を2枚使用した両面発光のLEDライトモジュールを使用して消灯時は透け、点灯時は透けないLEDパネルをつくります。



導光板は本来透明なアクリルです。そのアクリル板上にドット柄のパターんを印刷し、2枚の導光板の間に反射シートを貼っています。

透明導光板仕様のLEDパネルの場合は2枚の導光板を使用する両面発光の導光板の間に反射シートを貼らないことで消灯時は透けて見え、点灯時は非常に明るい面光源となります。

反射シートを除くことで、サイン用のバックライトではなく照明パネルとしてご使用いただくことができます。

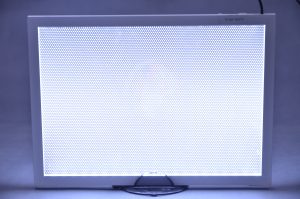

透明導光板仕様のLEDパネルのしくみ

超薄型のLEDパネル、LEDライトモジュールは導光板の周囲に放熱フレームのみをつけたフレームレス薄型のLEDライトパネルです。

通常の製品は透明アクリル板の表面にドット柄のパターン印刷(モジュール印刷)をし、導光板の裏面に反射シートを貼ります。両面発光のLEDパネルでは2枚の導光板の間に反射シートを貼ります。

導光板の側面より入ったLEDの光は導光板内で乱反射して進みます。

透明導光板仕様のLEDパネルは両面発光仕様を使います。

導光板の間にある反射シートを取り除きますが、透明導光板仕様では通常より多くLEDチップを側面に配置するので輝度は上昇します。

両面発光導光板

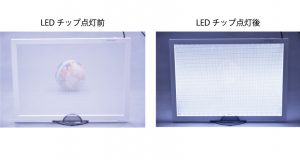

LEDライト消灯時

導光板は透明のアクリル板にモジュール印刷(ドット柄を印刷したもの)を施したものでございます。

そのため、ドット柄の模様以外の場所は透過性があります。

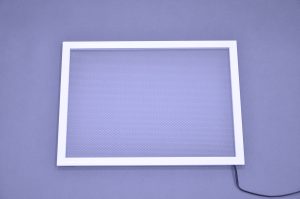

消灯時透明導光板1

消灯時

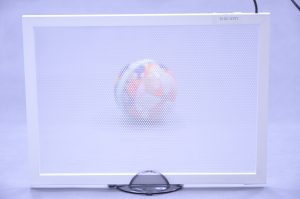

消灯時透明導光板2

消灯時

一枚のアクリル板両方にドット柄が印刷されていますが、目視では問題なく自然に反対側を見ることができます。



LEDライト点灯時

LEDライトを点灯するとドット柄のモジュール印刷が光り、反対側が目視しにくい状態になります。

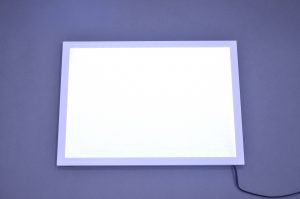

点灯時透明導光板1

点灯時(8000Lux程度)

点灯時透明導光板2

点灯時(8000Lux程度)

比較すると一目瞭然です。

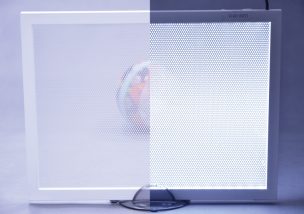

点灯時・消灯時比較

比較



透明導光板の活用

両面発光の利用

まず、第一の特徴としましては、両面が均一に光ることです。

例えば、店舗でのサインパネルとしてご利用なさる場合、窓際に設置しても店内・店外へ向けて広告や案内などを掲示することが可能となります。飲食店様はもちろん、窓やドアなどの外部から見える広告や案内が多い不動産会社様や美容院・ネイルサロンなどのサロンでも有効にご活用いただけます。

透明導光板の利用

本来なら両面発光のLEDパネルは導光板を2枚使用し、それらの間に反射シートを貼ります。

しかし、一枚の導光板の表裏(本来、導光板に表裏はありませんが説明する上で表裏とさせていただきます。)にドット柄のモジュールを印刷することで、より軽くLEDパネルを作成することができます。

また、導光板は透明なのでパネルの消灯時には反対方向を目視することができますが、パネルの点灯時には反対側を目視することができません。つまり、すりガラスのようなLEDライトによる光の壁に変化します。

表裏がないデザインでございますので裏板は存在しません。その理由から壁面に取り付けるといった従来の概念ではなく、パーテーションやインテリア照明、陳列什器の光源など一味違った面発光の光源としてもご利用が可能です。



まとめ

今回ご紹介させていただいた透明のLEDパネルは透明なフレームではなく、盤面(導光板)が透明な珍しいLEDパネルでした。

本来のLEDパネルの機能のひとつである両面型のサインパネルや写真メディアのバックライト光源としてはもちろん、陳列什器の一部品やインテリアなどとしてもご利用いただける、非常にフレキシブルで利用価値が高い製品です。

ご不明な点や使用用途でお悩みの方はお気軽にお問い合わせ・ご質問ください。
