ELシートとは

高輝度無機ELシート

ほかに類を見ない非常に柔軟な面発光の光源は弊社でも人気の商品の一つです。そのELシートのしくみをご紹介いたします。

近年注目されている有機ELとは違い、無機ELは単色のみで発光します。

本来はブルーグリーンで発光するのですが、ピンク色の顔料を上から塗ることで白く発光します。

ELシートには自分で切ることや好きな形で発光させることができる低輝度無機ELシート、弊社で販売する300カンデラ/cm2(約1000Lux)の光で発光する高輝度無機ELシートがあります。

ELシートは薄さ約0.3mmの超薄型の面光源ですので、軽く折り曲げる事ができる柔軟性に富んだ製品です。



ELシートとは?

ELシートとは電気を通して「自発光できる紙」です。

弊社で取り扱っておりますのは無機ELシートでございます。

発光原理が有機ELとは違い、無機物である硫化亜鉛中の運動電子が銅原子に衝突して銅が励起状態となり、基底状態へと戻るときに「光エネルギー」として放出され光となり、発光します。

ELシートもLEDパネルと同様にサインのバックライト光源や産業機械の光源としてご利用いただくことができます。



ELシートの特徴

スペック

  • 入力電源:AC200V/1000Hz
  • 輝度(照度):300cd/cm2(1000Lux)
  • 寿命:約10000時間(輝度半減値達成時間:3000時間)

AC200V1000Hzで発光するためには専用のインバーターが必要です。(ELシート専用インバーターの役割

入力電力が足りない場合は300カンデラの光で発光しません。また、ELシートはインバーターとのマッチングも非常に重要ですので必ず専用のインバーターをお使いください。

全く点灯しなくなるまで約10000時間を要しますが、明るさが半分になるまで(輝度半減値達成時間)は約3000時間です。その後約7000時間は緩やかに暗くなり、最終的には点滅し寿命を迎えます。

突然点灯しなくなった際にはインバーターの不具合が考えられます。インバーターの不具合の場合はインバーターを交換することで再度点灯します。

ELシート

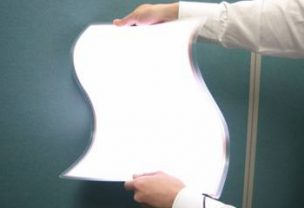

無機ELシート(発光時)

高輝度無機ELシート

無機ELシート(未発光時)



メリット

  • 非常に薄い
  • 超軽量
  • 光のムラなく発光(均一輝度100%)
  • 軽く曲げても発光する
  • 発光面に熱を持たない
  • 紫外線の放出がない

軽く曲げても発光することから円柱など曲がった面での使用が可能です。発光面は熱を持たないため安全なバックライト光源でもあります。また、輝度均一度100%のシート状の光源は類を見ない光源として注目されております。

発光面からの紫外線放出はなく美術品等を傷つけないことも特徴のひとつです。

自由自在の無機ELシートで理想の光を A3 ELシート(R付け)

お客様の使用例

導入例一覧



デメリット

  • 防水性がない
  • 対紫外線に弱い

ELシートにラミネート加工を施していますが、ラミネート加工自体に耐水性がないため、非常に水に弱いです。

また、白色に発光させるために断面の最上層にピンク色の顔料を塗布しております。このピンクの顔料は紫外線に弱く、ピンクの顔料が紫外線によって色褪せると発光部分にムラができたり、白色の発光を保つことができなくなります。



LEDパネルとの比較

弊社ではLEDパネルも取り扱っております。

ELシートとLEDライトシートの比較



ELシートの使用用途

  • 天体観測におけるフラット撮影のフラットフレームの撮影
  • 美術品などデリケートな物の転写時また修復作業のバックライト光源
  • 美術館等屋内での照明パネルおよびサインパネル
  • 産業用機械の組み込み光源

使用用途はLEDパネルとは少し違い、ほとんどの場合屋内にてご使用いただいております。

近年ではLEDパネルの品質向上によりサインのバックライトとしてELシートをご使用いただくことは少なくなりましたが、産業用や美術・芸術としてはよくご使用いただいております。



 まとめ

  • まったく光ムラのない輝度均一度100%
  • 発光面の厚さが1mm以下
  • 軽く曲げても発光

のELシートは産業、美術・芸術分野にて国内外でご使用いただいております。

弊社ではA6サイズやA5サイズの小さなサイズも随時在庫しております。

使用用途に合わせて最適な光源をご選択いただくために、ご質問等ございましたらお気軽にお問い合わせください。



ELシート(ルミテクノオンラインショップ)

ELシートのしくみ

【ELシートカタログ】

ほかに類を見ない厚さ1mm以下のシート状の光源、高輝度無機ELシートのカタログです。

  • 「厚さ0.3mm」

  • 「輝度均一度100%」

  • 「紫外線や熱を放出しない」

  • 「軽く曲げても発光する」

  • 「-30℃から60℃までの幅広い動作環境」


在庫品のA1、A3、A4、A5、A6サイズは最短で当日発送もさせていただきます。

まずはカタログを無料ダウンロードしていただきご覧ください!
