拡散板

導光板と拡散板

今回は前回のblogに関連した拡散板についてご紹介いたします。

拡散板は導光板のドット柄パターン(モジュール印刷)を見えなくする役割があります。

主にLEDパネルを目視検査や画像検査での検査用の平面光源・照明パネルとしてご使用の際に導光板の上から拡散板をご使用いただいております。

拡散板本体は乳白色、厚さ約2mmのプラスチック製板です。拡散板を単体で見ると乳白のアクリル板です。拡散板は光を通す性質があり、導光板仕様のLEDパネルが発光する際に導光板のモジュール印刷を拡散(見えなく)します。

拡散板を使用することで均一輝度80%以上であったLEDパネルの板面がさらに均一になり、より精度の高い平面光源となります。

弊社では導光板と合わせて【導光板+拡散板仕様(-LDP)】として国内大手メーカー様をはじめたくさんの工場でご使用いただいています。

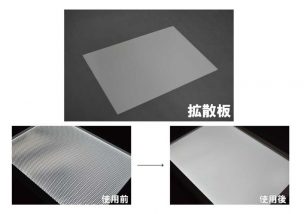

拡散板

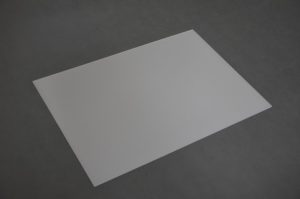

LEDパネル用拡散板

拡散板と導光板

導光板方式のLEDライトパネルは導光板の側面からLEDチップの光を当てて板面全体を発光させます。

この導光板は板面全体へ均一にLEDチップの光がいくようにドット柄(水玉)のモジュール印刷を施しています。

パネルの導光板部分を見るとドット柄が目立ちます。



導光板のみのLEDライトパネルの板面

導光板のみ

しかし、導光板上に拡散板を置くと導光板のモジュール印刷が見えなくなります。

導光板+拡散板のLEDライトパネル

導光板+拡散板



検査・研究用途として

光源としてLEDパネルをご使用になる際にはドット柄のモジュール印刷が邪魔をする場合があります。

その際には導光板上に拡散板を当てる、もしくは拡散板を導光板上に組み込んで均一な面光源としてお使いください。

実際に国内大手メーカー様や製造の現場では導光板+拡散板仕様のLEDパネルは永年ご使用いただいております。



照明パネルとして

光壁や光床の建築化照明、店舗什器の面光源など照明パネルとしてメディアを通さずLEDパネルを使用する場合にも「導光板+拡散板仕様」をご使用いただいております。



サインパネルとして

写真フィルムのネガやセロハンのようなクリアで透過性がある素材のメディアをご使用される場合はモジュール印刷が目立ちます。

その際には拡散板をLEDパネルに組み込んだ「導光板+拡散板仕様」のLEDパネルが最適です。(ご自身で乳白色無地のメディアで拡散板の代わりとすることもできます。)



主に3つの使用目的に分かれますが、圧倒的に多いものは

画像検査・目視検査の検査用光源としての導光板+拡散板仕様のLEDパネル使用

です。さらに検査用光源としては

  • 画像検査でもフラッシングしない調光器との併用
  • 10000Lux以上の輝度UP型
  • 導光板の加工

等があり、お客様の使用目的に合わせたLEDパネルを製作いたします。



まとめ

標準の導光板仕様でも板面輝度均一度80%ありますが、導光板+拡散板仕様を使用してさらに均一な面光源とすることができます。



オンラインショップではA1からA4、B1からB5の豊富なサイズの拡散板を展開しており、単体での販売もいたしておりますのでLEDライトパネルと併せてご覧ください。

【LEDライトパネル総合カタログ】

弊社では2007年より他社に先駆けて導光板方式のLEDライトパネルを製作・販売しております。

弊社の製品は

  • 「薄くて軽い」

  • 「明るい」

  • 「輝度ムラが少ない(輝度均一度80%)」

  • 「高演色性の面光源(Ra83以上)」

  • 「柔軟性が高い」


高品質のLEDライトパネルです。サインのバックライトパネルはもちろん、光壁・光床等の建築化照明、店舗什器の什器照明、機械の組み込み光源、検査研究用の面光源など最小100mm×100mmから最大1200mm×2400mmの大きな範囲まで均一に発光する面材としてご使用いただいております。

特注製作ではどなたでも1台から短納期で承っております。まずは、カタログを無料ダウンロードしてご覧ください!

カタログを無料ダウンロード
